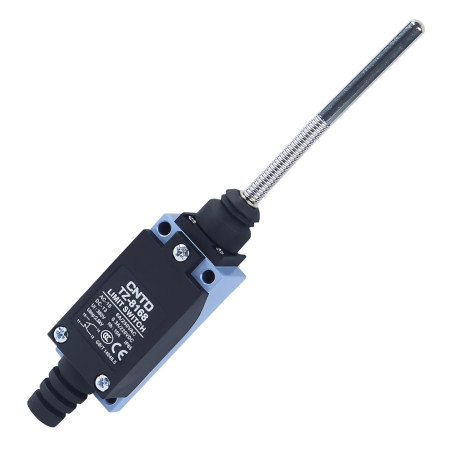

Interrupteur de fin de course CNTD TZ-8168 à tige métallique
zoom_out_map
chevron_left chevron_right

Interrupteur de fin de course TZ-8168, ressort avec tige métallique

21,59 €

21,59 € hors taxes

21.591941 HT

i
Le taux de TVA appliqué est de 0% pour le pays États-Unis.
check En stock
Télécharger le PDF

Le capteur de fin de course CNTD TZ-8168 de la série TZ-8 est un capteur mécanique industriel robuste doté d'un actionneur à ressort terminé par une tige métallique. Sa conception est adaptée aux applications exigeant un contact linéaire direct, une résistance mécanique élevée et une commutation fiable même sous charges répétées. Grâce à sa tige métallique, il résiste aux environnements mécaniques difficiles et permet une détection de position précise.

Spécifications techniques

  • Type : interrupteur de fin de course mécanique
  • Modèle : TZ-8168
  • Actionneur : ressort avec tige métallique pleine
  • Configuration des contacts : 1× NO + 1× NC (double circuit)
  • Résistance de contact : max. 25 mΩ
  • Résistance d'isolement : min. 100 MΩ (à 500 V CC)
  • Rigidité diélectrique : 1500 V CA / 1 minute
  • Vitesse de fonctionnement : 5 mm/s à 0,5 m/s
  • Durée de vie mécanique : 1 000 000 de cycles
  • Durée de vie électrique : plus de 500 000 cycles de commutation
  • Température de fonctionnement : -20 °C à +70 °C
  • Humidité relative : ≤ 95 % HR
  • Protection : IP65
  • Dimensions du boîtier : 29 × 27 × 175 mm
  • Poids : 140 g

Tensions et courants nominaux

Type de charge Tension AUCUN contact Contact NC
Résistif (CA) 125 V CA 5 A 5 A
250 V CA 5 A 5 A
Résistif (CC) 8–30 V CC 5 A 5 A
125 V CC 0,4A 0,4A
250 V CC 0,2A 0,2A
Induction (CA) 125 V CA 3 A 3 A
250 V CA 3 A 3 A
Inductif (CC) 8–30 V CC 4 A 4 A
125 V CC 3 A 3 A
250 V CC 3 A 3 A
Courant de surtension – 12 A 24 A

Fonctions et caractéristiques

  • Mécanisme à ressort avec tige métallique pour une résistance mécanique élevée
  • Commutation précise et stable lors du mouvement linéaire
  • Mécanisme à double ressort pour une longue durée de vie
  • Combinaison d'alliage d'aluminium et de plastique renforcé
  • Résistant à l'eau, à la poussière et à l'huile (IP65)
  • Paramètres électriques stables pour les applications CA et CC

Idéal pour

  • Automatisation industrielle
  • Systèmes de convoyeurs
  • Machines-outils à commande numérique
  • Lignes d'assemblage et d'emballage
  • Détection des positions d'extrémité et des butées mécaniques

Contenu de l'emballage

  • Interrupteur de fin de course CNTD TZ-8168

Pourquoi choisir ce produit ?

  • Tensions et courants nominaux précisément définis pour différents types de charges
  • Haute durabilité mécanique et électrique
  • Conception robuste adaptée aux opérations exigeantes
  • Utilisation universelle dans les circuits CA et CC
  • Qualité éprouvée de la série industrielle CNTD TZ-8
CNTD
AM3646
85365080
Tension
115 V DC
250 V AC
Couverture
IP65
Max. courant
5 A

Importateur pour l'UE : AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, République tchèque,
