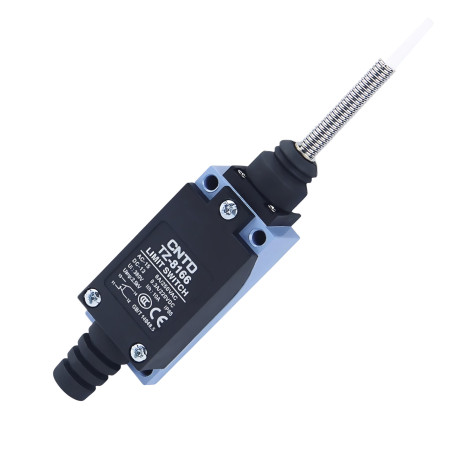

Finecorsa TZ-8166, molla con asta in plastica

Il finecorsa CNTD TZ-8166 della serie TZ-8 è un interruttore meccanico industriale con molla e asta in plastica, progettato per il rilevamento preciso di posizioni finali, arresti e movimenti lineari. Grazie alla molla dritta, è ideale per applicazioni con spazio limitato, dove sono richiesti elevata ripetibilità di commutazione e funzionamento affidabile anche in caso di frequenti sollecitazioni meccaniche.

Specifiche tecniche

• Tipo: finecorsa meccanico
• Modello: TZ-8166
• Disposizione dei contatti: 1× NO + 1× NC (doppio circuito)
• Resistenza di contatto: max. 25 mΩ
• Resistenza di isolamento: min. 100 MΩ (a 500 VDC)
• Rigidità dielettrica: 1500 VAC / 1 minuto
• Velocità di funzionamento: da 5 mm/s a 0,5 m/s
• Durata meccanica: fino a 1.000.000 di cicli
• Durata elettrica: oltre 500.000 cicli di commutazione
• Temperatura di esercizio: da -20°C a +70°C
• Umidità relativa: max. 95% RH
• Protezione: IP65
• Dimensioni del corpo: 29 × 27 × 175 mm
• Peso: 135 g

Tensioni e correnti nominali

Funzioni e caratteristiche

• Molla dritta per un innesto preciso e ripetibile
• Alta sensibilità con corsa ridotta
• Meccanismo di contatto a doppia molla per una lunga durata
• Robusta lega di alluminio e alloggiamento in plastica rinforzata
• Resistente all'acqua, alla polvere e all'olio (IP65)
• Design con passacavo per un facile collegamento dei cavi
• Adatto sia per circuiti AC che DC

Ideale per

• Automazione industriale
• Sistemi di trasporto e posizionamento
• Macchine CNC e attrezzature per lavorazioni meccaniche
• Macchine per l'assemblaggio e l'imballaggio
• Rilevamento delle posizioni finali e degli arresti

Contenuto della confezione

• Finecorsa CNTD TZ-8166

Perché scegliere questo prodotto?

• Serie industriale collaudata CNTD TZ-8
• Elevata affidabilità e lunga durata
• Commutazione precisa anche con piccole corse
• Utilizzo universale in un'ampia gamma di applicazioni
• Parametri stabili e costruzione di qualità
