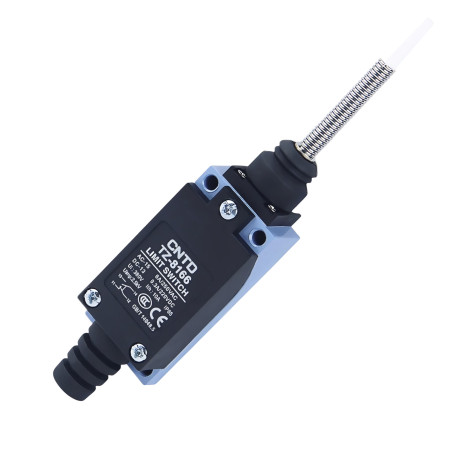

Interrupteur de fin de course TZ-8166, ressort avec tige en plastique

Le capteur de fin de course CNTD TZ-8166 de la série TZ-8 est un capteur mécanique industriel à ressort et tige en plastique, conçu pour la détection précise des positions d'extrémité, des butées et des mouvements linéaires. Grâce à son ressort droit, il est idéal pour les applications à espace restreint, où une grande répétabilité de commutation et un fonctionnement fiable sont requis, même sous contraintes mécaniques fréquentes.

Spécifications techniques

• Type : interrupteur de fin de course mécanique
• Modèle : TZ-8166
• Configuration des contacts : 1× NO + 1× NC (double circuit)
• Résistance de contact : max. 25 mΩ
• Résistance d'isolement : min. 100 MΩ (à 500 V CC)
• Rigidité diélectrique : 1500 V CA / 1 minute
• Vitesse de fonctionnement : 5 mm/s à 0,5 m/s
• Durée de vie mécanique : jusqu'à 1 000 000 de cycles
• Durée de vie électrique : plus de 500 000 cycles de commutation
• Température de fonctionnement : -20 °C à +70 °C
• Humidité relative : max. 95 % HR
• Protection : IP65
• Dimensions du boîtier : 29 × 27 × 175 mm
• Poids : 135 g

Tensions et courants nominaux

Fonctions et caractéristiques

• Ressort droit pour un engagement précis et répétable
• Haute sensibilité avec un petit coup
• Mécanisme à double ressort pour une longue durée de vie
• Boîtier robuste en alliage d'aluminium et plastique renforcé
• Résistant à l'eau, à la poussière et à l'huile (IP65)
• Conception à œillet pour une connexion de câble facile
• Convient aux circuits CA et CC

Idéal pour

• Automatisation industrielle
• Systèmes de convoyage et de positionnement
• machines CNC et équipements d'usinage
• machines d'assemblage et d'emballage
• Détection des positions finales et des butées

Contenu de l'emballage

• Interrupteur de fin de course CNTD TZ-8166

Pourquoi choisir ce produit ?

• Série industrielle éprouvée CNTD TZ-8
• Haute fiabilité et longue durée de vie
• Commutation précise même avec de petits mouvements
• Utilisation universelle dans une large gamme d'applications
• Paramètres stables et construction de qualité
