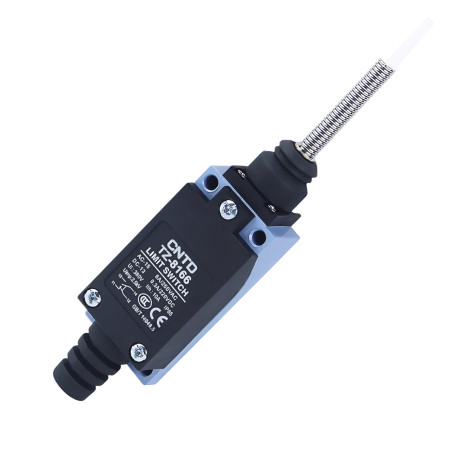

Koncový spínač TZ-8166, pružina s plastovou tyčkou

Koncový spínač CNTD TZ-8166 ze série TZ-8 je průmyslový mechanický spínač s pružinou a plastovou tyčkou, určený pro přesnou detekci koncových poloh, dorazů a lineárního pohybu. Díky přímémé pužině je ideální pro aplikace s omezeným prostorem, kde je vyžadována vysoká opakovatelnost sepnutí a spolehlivý chod i při častém mechanickém namáhání.

Technické specifikace

• Typ: mechanický koncový spínač (limit switch)
• Model: TZ-8166
• Kontaktní uspořádání: 1× NO + 1× NC (dvojitý obvod)
• Kontaktní odpor: max. 25 mΩ
• Izolační odpor: min. 100 MΩ (při 500 VDC)
• Dielektrická pevnost: 1500 VAC / 1 minuta
• Provozní rychlost: 5 mm/s až 0,5 m/s
• Mechanická životnost: až 1 000 000 cyklů
• Elektrická životnost: více než 500 000 sepnutí
• Provozní teplota: -20 °C až +70 °C
• Relativní vlhkost: max. 95 % RH
• Krytí: IP65
• Rozměry těla: 29 × 27 × 175 mm
• Hmotnost: 135 g

Jmenovité napětí a proudy

Funkce a vlastnosti

• Přímá pružina pro přesné a opakovatelné sepnutí
• Vysoká citlivost při malém zdvihu
• Dvojitý pružinový mechanismus kontaktů pro dlouhou životnost
• Pevné pouzdro z hliníkové slitiny a zesíleného plastu
• Odolnost vůči vodě, prachu a olejům (IP65)
• Průchodkové provedení pro snadné připojení kabelu
• Vhodný pro AC i DC obvody

Ideální pro

• Průmyslovou automatizaci
• Dopravníkové a polohovací systémy
• CNC stroje a obráběcí zařízení
• Montážní a balicí stroje
• Detekci koncových poloh a dorazů

Obsah balení

• Koncový spínač CNTD TZ-8166

Proč zvolit tento produkt

• Osvědčená průmyslová řada CNTD TZ-8
• Vysoká spolehlivost a dlouhá životnost
• Přesné sepnutí i při malém zdvihu
• Univerzální použití v široké škále aplikací
• Stabilní parametry a kvalitní konstrukce
