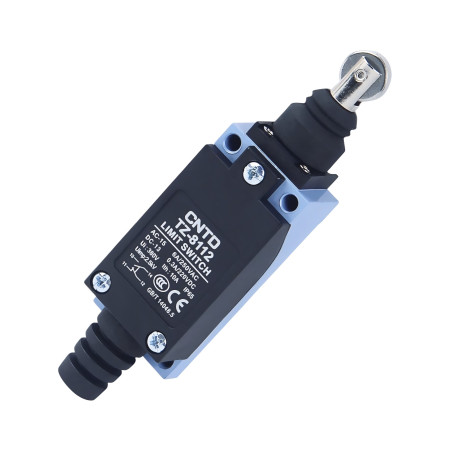

Interrupteur fin de course mécanique TZ-8112 à rouleau droit
zoom_out_map
chevron_left chevron_right

Interrupteur de fin de course TZ-8112, rouleau droit

21,59 €

21,59 € hors taxes

21.591941 HT

i
Le taux de TVA appliqué est de 0% pour le pays États-Unis.
check En stock
Télécharger le PDF

Le capteur de fin de course CNTD TZ-8112 de la série TZ-8 est un capteur mécanique industriel à piston à galet droit, conçu pour une détection précise et répétable des positions d'extrémité et des butées mécaniques. La conception du galet réduit la friction et l'usure au contact des pièces mobiles, assurant ainsi une commutation fluide et une longue durée de vie, même à des cadences élevées.

Spécifications techniques

  • Type : interrupteur de fin de course mécanique
  • Modèle : TZ-8112
  • Actionneur : piston à rouleau droit
  • Configuration des contacts : 1× NO + 1× NC (double circuit)
  • Vitesse de fonctionnement : 5 mm/s à 0,5 m/s
  • Résistance de contact : max. 25 mΩ
  • Résistance d'isolement : min. 100 MΩ (à 500 V CC)
  • Rigidité diélectrique : 1500 V CA / 1 minute
  • Durée de vie mécanique : 1 000 000 de cycles
  • Durée de vie électrique : plus de 500 000 cycles de commutation
  • Température de fonctionnement : -20 °C à +70 °C
  • Humidité relative : ≤ 95 % HR
  • Protection : IP65
  • Dimensions du boîtier : 29 × 27 × 115 mm
  • Poids : 140 g

Tensions et courants nominaux

Type de charge Tension AUCUN contact Contact NC
Résistif (CA) 125 V CA 5 A 5 A
250 V CA 5 A 5 A
Résistif (CC) 8–30 V CC 5 A 5 A
125 V CC 0,4A 0,4A
250 V CC 0,2A 0,2A
Induction (CA) 125 V CA 3 A 3 A
250 V CA 3 A 3 A
Inductif (CC) 8–30 V CC 4 A 4 A
125 V CC 3 A 3 A
250 V CC 3 A 3 A
Courant de surtension – 12 A 24 A

Fonctions et caractéristiques

  • Rouleau droit réduisant la friction et l'usure mécanique
  • Commutation fluide et précise lors du mouvement linéaire
  • Mécanisme à double ressort pour une longue durée de vie
  • Boîtier robuste en alliage d'aluminium et plastique renforcé
  • Résistance à l'eau, à la poussière et à l'huile (IP65)
  • Paramètres électriques stables pour les applications CA et CC

Idéal pour

  • Automatisation industrielle
  • Systèmes de convoyeurs
  • Machines-outils à commande numérique
  • Lignes d'assemblage et d'emballage
  • Détection précise des positions finales et des butées avec une usure minimale

Contenu de l'emballage

  • Interrupteur de fin de course CNTD TZ-8112

Pourquoi choisir ce produit ?

  • Tableau clair des tensions et courants nominaux
  • Haute durabilité mécanique et électrique
  • Conception à rouleaux pour une usure réduite
  • Fonctionnement fiable dans des conditions industrielles exigeantes
  • Qualité éprouvée de la série CNTD TZ-8
CNTD
AM3074
85365080
Tension
115 V DC
250 V AC
Couverture
IP65
Max. courant
5 A

Importateur pour l'UE : AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, République tchèque,
