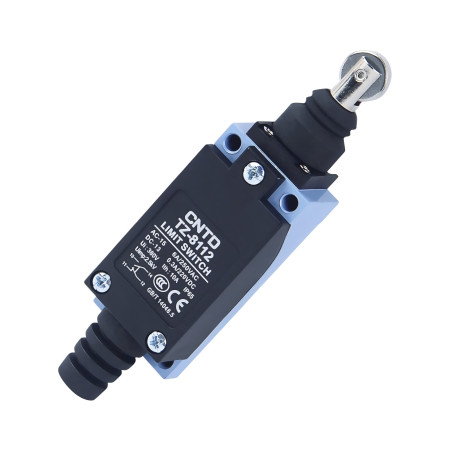

Koncový spínač TZ-8112, přímý váleček

Koncový spínač CNTD TZ-8112 ze série TZ-8 je průmyslový mechanický koncový spínač s přímým válečkovým pístem, určený pro přesnou a opakovatelnou detekci koncových poloh a mechanických dorazů. Válečkové provedení snižuje tření a opotřebení při styku s pohyblivými částmi, což zajišťuje plynulé sepnutí a dlouhou životnost i při vysoké četnosti cyklů.

Technické specifikace

• Typ: mechanický koncový spínač (limit switch)
• Model: TZ-8112
• Ovladač: přímý válečkový píst
• Kontaktní uspořádání: 1× NO + 1× NC (dvojitý obvod)
• Provozní rychlost: 5 mm/s až 0,5 m/s
• Kontaktní odpor: max. 25 mΩ
• Izolační odpor: min. 100 MΩ (při 500 VDC)
• Dielektrická pevnost: 1500 VAC / 1 minuta
• Mechanická životnost: 1 000 000 cyklů
• Elektrická životnost: více než 500 000 sepnutí
• Provozní teplota: -20 °C až +70 °C
• Relativní vlhkost: ≤ 95 % RH
• Krytí: IP65
• Rozměry těla: 29 × 27 × 115 mm
• Hmotnost: 140 g

Jmenovité napětí a proudy

Funkce a vlastnosti

• Přímý váleček snižující tření a mechanické opotřebení
• Plynulé a přesné sepnutí při lineárním pohybu
• Dvojitý pružinový mechanismus kontaktů pro dlouhou životnost
• Pevné pouzdro z hliníkové slitiny a zesíleného plastu
• Odolnost vůči vodě, prachu a olejům (IP65)
• Stabilní elektrické parametry pro AC i DC aplikace

Ideální pro

• Průmyslovou automatizaci
• Dopravníkové systémy
• CNC a obráběcí stroje
• Montážní a balicí linky
• Přesnou detekci koncových poloh a dorazů s minimálním opotřebením

Obsah balení

• Koncový spínač CNTD TZ-8112

Proč zvolit tento produkt

• Přehledná tabulka jmenovitých napětí a proudů
• Vysoká mechanická i elektrická životnost
• Válečkové provedení pro snížené opotřebení
• Spolehlivý provoz v náročných průmyslových podmínkách
• Ověřená kvalita řady CNTD TZ-8
