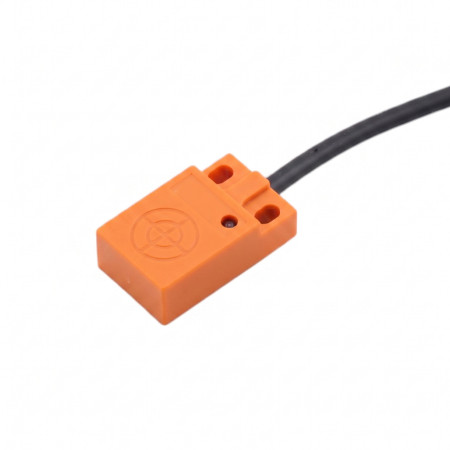

Czujnik zbliżeniowy indukcyjny SND04-N

Indukcyjny czujnik zbliżeniowy ROKO SND04-N to bezkontaktowy czujnik przełączający do wykrywania obiektów metalowych w automatyce, maszynach i zastosowaniach przemysłowych. Wersja z zasilaniem 10–30 V DC i wyjściem NPN NO jest przeznaczona do obwodów sterowania prądem stałym. Czujnik jest wyposażony w kabel połączeniowy i otwory montażowe do montażu stałego.

Dane techniczne

• Model: ROKO SND04-N
• Typ czujnika: czujnik zbliżeniowy indukcyjny
• Napięcie zasilania: 10-30 V DC
• Wyjście: NPN NIE
• Połączenie: trójprzewodowe
• Przewody: BN = 10–30 V, BU = 0 V, BK = NPN NO
• Zaprojektowany do wykrywania obiektów metalowych
• Konstrukcja: obudowa kwadratowa z otworami montażowymi

Funkcje i cechy

• Bezkontaktowe wykrywanie metali bez mechanicznego zużycia części przełączającej.
• Wyjście NPN NO nadaje się do stosowania w obwodach sterowania i wejścia prądu stałego.
• Trzyżyłowa konstrukcja umożliwia standardowe okablowanie w automatyce przemysłowej.
• Obudowa z otworami na śruby umożliwia bezpośredni montaż na konstrukcji lub wsporniku.
• Kabel połączeniowy jest mocno podłączony do czujnika.

Idealny dla

• Automatyka przemysłowa
• Wykrywanie części metalowych na maszynach i liniach produkcyjnych
• Sygnalizacja położenia części mechanicznych
• Proste zadania pomiarowe w układach sterowania DC

Zawartość opakowania

• 1x ROKO SND04-N czujnik zbliżeniowy indukcyjny z kablem połączeniowym
• Śruby i nakrętki montażowe

Dlaczego warto wybrać ten produkt?

• Wyraźnie oznaczone przewody zasilające i sygnałowe ułatwiają podłączanie.
• Połączenie napięcia stałego 10–30 V i wyjścia NPN NO spełnia powszechne wymagania przemysłowych obwodów prądu stałego.
• Zasada indukcji służy do wykrywania obiektów metalowych bez kontaktu fizycznego.
• Konstrukcja z otworami montażowymi umożliwia stabilną instalację.

Instrukcja instalacji i obsługi

• Przed podłączeniem należy sprawdzić zgodność napięcia zasilania oraz kompatybilność wejścia układu sterującego z wyjściem NPN NO.
• Należy zwrócić uwagę na oznaczenie przewodów BN, BU i BK zgodnie z etykietą na czujniku.
• Zamontuj czujnik w taki sposób, aby na kabel i obudowę nie oddziaływały żadne naprężenia mechaniczne.
• Instalację i podłączanie należy wykonywać przy odłączonym zasilaniu.

Informacja o bezpieczeństwie

• Nieprawidłowa polaryzacja lub nieprawidłowe podłączenie przewodu sygnałowego może spowodować uszkodzenie czujnika lub podłączonego sprzętu.
• Unikaj zwarcia przewodów i stosuj odpowiednie zabezpieczenia obwodów zasilania.
• Montaż w rozdzielnicach przemysłowych i maszynach powinien być przeprowadzony przez osobę posiadającą odpowiednie kwalifikacje elektryczne.
• Uszkodzony kabel lub obudowa są powodem wycofania produktu z eksploatacji.
