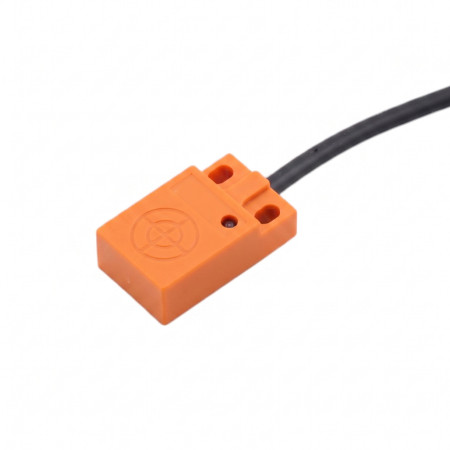

Indukční snímač přiblížení SND04-N

Indukční snímač přiblížení ROKO SND04-N je bezkontaktní spínací senzor pro detekci kovových předmětů v automatizaci, strojních zařízeních a průmyslových aplikacích. Provedení s napájením 10–30 V DC a výstupem NPN NO je určeno pro stejnosměrné řídicí obvody. Snímač je vybaven připojovacím kabelem a montážními otvory pro pevné uchycení.

Technické specifikace

• Model: ROKO SND04-N
• Typ senzoru: indukční snímač přiblížení
• Napájecí napětí: 10–30 V DC
• Výstup: NPN NO
• Zapojení: třívodičové
• Vodiče: BN = 10–30 V, BU = 0 V, BK = NPN NO
• Určeno pro detekci kovových objektů
• Konstrukce: hranaté pouzdro s montážními otvory

Funkce a vlastnosti

• Bezkontaktní detekce kovu bez mechanického opotřebení spínací části.
• Výstup NPN NO je vhodný pro použití ve stejnosměrných řídicích a vstupních obvodech.
• Třívodičové provedení umožňuje standardní zapojení v průmyslové automatizaci.
• Pouzdro s otvory pro šrouby umožňuje přímou montáž na konstrukci nebo držák.
• Připojovací kabel je pevně spojen se snímačem.

Ideální pro

• Průmyslovou automatizaci
• Detekci kovových dílů na strojích a výrobních linkách
• Polohovou signalizaci mechanických částí
• Jednoduché snímací úlohy v DC řídicích systémech

Obsah balení

• 1x indukční snímač přiblížení ROKO SND04-N s připojovacím kabelem
• Montážní šrouby a matice

Proč zvolit tento produkt

• Jednoznačně označené napájecí a signálové vodiče usnadňují zapojení.
• Kombinace 10–30 V DC a výstupu NPN NO odpovídá běžným požadavkům průmyslových DC obvodů.
• Indukční princip je určen pro snímání kovových předmětů bez fyzického kontaktu.
• Konstrukce s montážními otvory umožňuje stabilní instalaci.

Pokyny k instalaci a provozu

• Před zapojením ověřte shodu napájecího napětí a kompatibilitu vstupu řídicího systému s výstupem NPN NO.
• Dodržte označení vodičů BN, BU a BK podle štítku na snímači.
• Snímač instalujte tak, aby nedocházelo k mechanickému namáhání kabelu a pouzdra.
• Montáž a zapojení provádějte při odpojeném napájení.

Bezpečnostní upozornění

• Nesprávné zapojení polarity nebo signálového vodiče může vést k poškození snímače nebo připojeného zařízení.
• Zabraňte zkratu vodičů a používejte odpovídající jištění napájecího obvodu.
• Instalaci do průmyslových rozvaděčů a strojních zařízení má provádět osoba s odpovídající elektrotechnickou kvalifikací.
• Poškozený kabel nebo pouzdro jsou důvodem k vyřazení výrobku z provozu.
