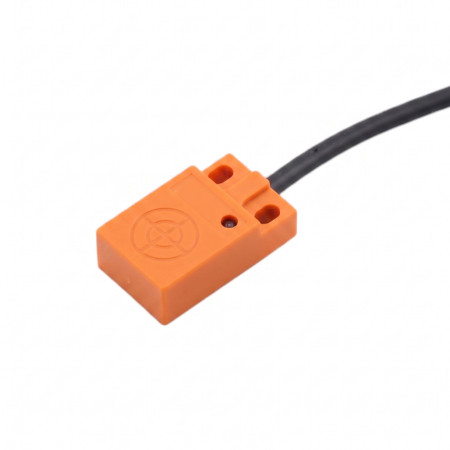

Induktiv närhetssensor SND04-N

Den induktiva närhetssensorn ROKO SND04-N är en beröringsfri brytande sensor för detektering av metallföremål inom automation, maskiner och industriella tillämpningar. Versionen med en 10–30 V DC-strömförsörjning och en NPN NO-utgång är avsedd för DC-styrkretsar. Sensorn är utrustad med en anslutningskabel och monteringshål för fast montering.

Tekniska specifikationer

• Modell: ROKO SND04-N
• Sensortyp: induktiv närhetssensor
• Matningsspänning: 10–30 V DC
• Utgång: NPN NO
• Anslutning: tretrådig
• Ledningar: BN = 10–30 V, BU = 0 V, BK = NPN NO
• Utformad för att upptäcka metallföremål
• Utförande: fyrkantigt hölje med monteringshål

Funktioner och egenskaper

• Beröringsfri metalldetektering utan mekaniskt slitage på brytardelen.
• NPN NO-utgången är lämplig för användning i DC-styr- och ingångskretsar.
• Tretrådskonstruktionen möjliggör standardkablage inom industriell automation.
• Höljet med skruvhål möjliggör direkt montering på en konstruktion eller ett fäste.
• Anslutningskabeln är ordentligt ansluten till sensorn.

Idealisk för

• Industriell automation
• Detektering av metalldelar på maskiner och produktionslinjer
• Positionssignalering av mekaniska delar
• Enkla avkänningsuppgifter i DC-styrsystem

Paketinnehåll

• 1x ROKO SND04-N induktiv närhetssensor med anslutningskabel
• Monteringsskruvar och muttrar

Varför välja den här produkten?

• Tydligt markerade ström- och signalkablar gör kabeldragningen enkel.
• Kombinationen av 10–30 V DC och NPN NO-utgång uppfyller de vanliga kraven för industriella DC-kretsar.
• Induktionsprincipen är utformad för att känna av metallföremål utan fysisk kontakt.
• Designen med monteringshål möjliggör stabil installation.

Installations- och bruksanvisning

• Innan anslutning, kontrollera att matningsspänningen överensstämmer och att styrsystemets ingång är kompatibilitet med NPN NO-utgången.
• Observera märkningen av ledningarna BN, BU och BK enligt etiketten på sensorn.
• Montera sensorn på ett sådant sätt att det inte uppstår någon mekanisk belastning på kabeln och höljet.
• Utför installation och anslutning med strömmen frånkopplad.

Säkerhetsmeddelande

• Felaktig polaritet eller signalkabelanslutning kan skada sensorn eller ansluten utrustning.
• Undvik kortslutning av ledningarna och använd lämpligt skydd för strömkretsen.
• Installation i industriella ställverk och maskiner bör utföras av en person med lämplig elkvalifikation.
• En skadad kabel eller ett skadat hölje är en anledning att ta produkten ur bruk.
