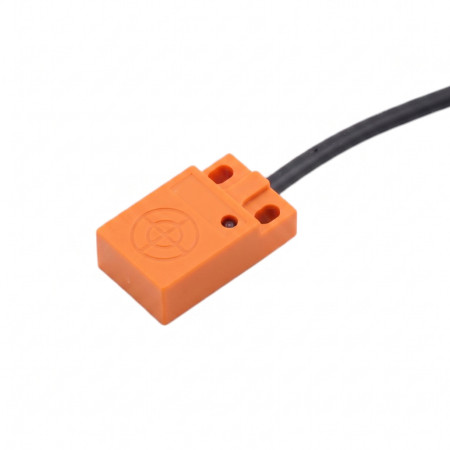

Induktiv nærhedssensor SND04-N

Den induktive nærhedssensor ROKO SND04-N er en berøringsfri omskifter til detektering af metalgenstande i automation, maskiner og industrielle applikationer. Versionen med en 10-30 V DC strømforsyning og en NPN NO udgang er beregnet til DC styrekredsløb. Sensoren er udstyret med et tilslutningskabel og monteringshuller til fast montering.

Tekniske specifikationer

• Model: ROKO SND04-N
• Sensortype: induktiv nærhedssensor
• Forsyningsspænding: 10-30 V DC
• Udgang: NPN NO
• Tilslutning: tre-leder
• Ledninger: BN = 10–30 V, BU = 0 V, BK = NPN NR
• Designet til at detektere metalgenstande
• Design: firkantet hus med monteringshuller

Funktioner og egenskaber

• Berøringsfri metaldetektion uden mekanisk slid på kontaktdelen.
• NPN NO-udgangen er egnet til brug i DC-styrings- og indgangskredsløb.
• Tretrådsdesignet muliggør standardkabling i industriel automation.
• Huset med skruehuller muliggør direkte montering på en konstruktion eller et beslag.
• Forbindelseskablet er fast forbundet til sensoren.

Ideel til

• Industriel automatisering
• Detektion af metaldele på maskiner og produktionslinjer
• Positionssignalering af mekaniske dele
• Enkle sensoropgaver i DC-styringssystemer

Pakkens indhold

• 1x ROKO SND04-N induktiv nærhedssensor med tilslutningskabel
• Monteringsskruer og møtrikker

Hvorfor vælge dette produkt?

• Tydelig markerede strøm- og signalledninger gør ledningsføringen nem.
• Kombinationen af 10-30 V DC og NPN NO-udgang opfylder de almindelige krav til industrielle DC-kredsløb.
• Induktionsprincippet er designet til at registrere metalgenstande uden fysisk kontakt.
• Designet med monteringshuller muliggør stabil installation.

Installations- og betjeningsvejledning

• Før tilslutning skal det kontrolleres, at forsyningsspændingen er i overensstemmelse med systemets indgang, og at den er kompatibel med NPN NO-udgangen.
• Vær opmærksom på markeringen af ledningerne BN, BU og BK i henhold til etiketten på sensoren.
• Installer sensoren på en sådan måde, at der ikke er nogen mekanisk belastning på kablet og huset.
• Udfør installation og tilslutning med strømmen afbrudt.

Sikkerhedsmeddelelse

• Forkert polaritet eller signalledningstilslutning kan resultere i beskadigelse af sensoren eller det tilsluttede udstyr.
• Undgå kortslutning af ledningerne, og brug passende strømkredsbeskyttelse.
• Installation i industrielle eltavler og maskiner bør udføres af en person med passende el-kvalifikationer.
• Et beskadiget kabel eller kabinet er en grund til at tage produktet ud af drift.
