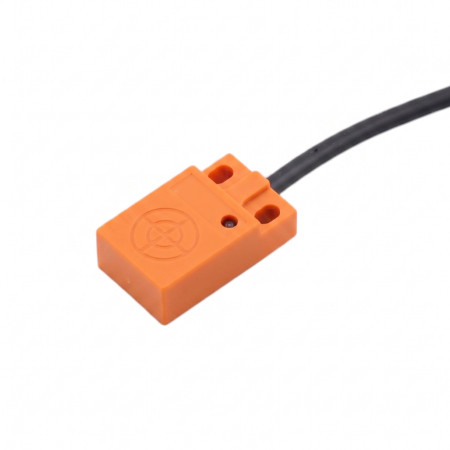

Induktív közelségérzékelő SND04-N

A ROKO SND04-N induktív közelségérzékelő egy érintésmentes kapcsolóüzemű érzékelő fémtárgyak érzékelésére automatizálási, gépészeti és ipari alkalmazásokban. A 10–30 V DC tápegységgel és NPN NO kimenettel rendelkező változat DC vezérlő áramkörökhöz készült. Az érzékelő csatlakozókábellel és rögzítőfuratokkal van felszerelve a fix rögzítéshez.

Műszaki adatok

• Modell: ROKO SND04-N
• Érzékelő típusa: induktív közelségérzékelő
• Tápfeszültség: 10-30 V DC
• Kimenet: NPN NO
• Csatlakozás: háromvezetékes
• Vezetékek: BN = 10-30 V, BU = 0 V, BK = NPN NO
• Fémtárgyak észlelésére tervezve
• Kialakítás: négyzet alakú ház rögzítőfuratokkal

Funkciók és jellemzők

• Érintésmentes fémérzékelés a kapcsolórész mechanikai kopása nélkül.
• Az NPN NO kimenet alkalmas DC vezérléshez és bemeneti áramkörökhöz.
• A háromvezetékes kialakítás lehetővé teszi a szabványos kábelezést az ipari automatizálásban.
• A csavarlyukakkal ellátott ház lehetővé teszi a közvetlen rögzítést egy szerkezetre vagy konzolra.
• A csatlakozókábel szilárdan csatlakozik az érzékelőhöz.

Ideális a következőkhöz:

• Ipari automatizálás
• Fém alkatrészek detektálása gépeken és gyártósorokon
• Mechanikus alkatrészek helyzetjelzése
• Egyszerű érzékelési feladatok egyenáramú vezérlőrendszerekben

A csomag tartalma

• 1x ROKO SND04-N induktív közelségérzékelő csatlakozókábellel
• Rögzítőcsavarok és anyák

Miért válassza ezt a terméket?

• A jól láthatóan jelölt táp- és jelvezetékek megkönnyítik a bekötést.
• A 10–30 V DC és az NPN NO kimenet kombinációja megfelel az ipari egyenáramú áramkörök általános követelményeinek.
• Az indukciós elv fémtárgyak fizikai érintkezés nélküli érzékelésére szolgál.
• A rögzítőfuratokkal ellátott kialakítás stabil telepítést tesz lehetővé.

Telepítési és üzemeltetési utasítások

• Csatlakoztatás előtt ellenőrizze a tápfeszültség megfelelőségét és a vezérlőrendszer bemenetének kompatibilitását az NPN NO kimenettel.
• Figyeljen a BN, BU és BK vezetékek jelölésére az érzékelőn található címkének megfelelően.
• Az érzékelőt úgy szerelje fel, hogy a kábelre és a házra ne legyen mechanikai feszültség.
• A telepítést és a csatlakoztatást kikapcsolt tápellátás mellett végezze.

Biztonsági figyelmeztetés

• A helytelen polaritás vagy jelvezeték-csatlakozás a szenzor vagy a csatlakoztatott berendezés károsodását okozhatja.
• Kerülje a vezetékek rövidzárlatát, és használjon megfelelő áramkörvédelmet.
• Az ipari kapcsolótáblákba és gépekbe történő telepítést megfelelő villamossági képesítéssel rendelkező személynek kell elvégeznie.
• A sérült kábel vagy ház a termék üzemen kívül helyezésének oka.
