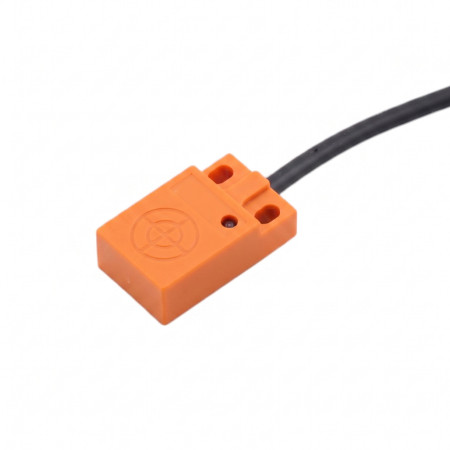

Induktiivinen lähestymisanturi SND04-N

ROKO SND04-N induktiivinen lähestymisanturi on kosketukseton kytkentäanturi metalliesineiden havaitsemiseen automaatiossa, koneissa ja teollisissa sovelluksissa. 10–30 V DC -virtalähteellä ja NPN NO -lähdöllä varustettu versio on tarkoitettu DC-ohjauspiireihin. Anturi on varustettu liitäntäkaapelilla ja kiinnitysrei'illä kiinteää asennusta varten.

Tekniset tiedot

• Malli: ROKO SND04-N
• Anturin tyyppi: induktiivinen lähestymisanturi
• Syöttöjännite: 10–30 V DC
• Lähtö: NPN NO
• Liitäntä: kolmijohtiminen
• Johdot: BN = 10–30 V, BU = 0 V, BK = NPN NO
• Suunniteltu metalliesineiden havaitsemiseen
• Rakenne: neliönmuotoinen kotelo kiinnitysrei'illä

Toiminnot ja ominaisuudet

• Kosketukseton metallinilmaisu ilman kytkentäosan mekaanista kulumista.
• NPN NO -lähtö soveltuu käytettäväksi DC-ohjaus- ja tulopiireissä.
• Kolmijohtiminen rakenne mahdollistaa teollisuusautomaation standardijohdotuksen.
• Ruuvireillä varustettu kotelo mahdollistaa suoran asennuksen rakenteeseen tai kiinnikkeeseen.
• Liitäntäkaapeli on tukevasti kytketty anturiin.

Ihanteellinen

• Teollisuusautomaatio
• Metalliosien tunnistus koneissa ja tuotantolinjoilla
• Mekaanisten osien asennonilmaisu
• Yksinkertaiset tunnistustehtävät tasavirtaohjausjärjestelmissä

Pakkauksen sisältö

• 1 x ROKO SND04-N induktiivinen lähestymisanturi liitäntäkaapelilla
• Kiinnitysruuvit ja -mutterit

Miksi valita tämä tuote?

• Selkeästi merkityt virta- ja signaalijohdot helpottavat johdotusta.
• 10–30 V DC:n ja NPN NO -lähdön yhdistelmä täyttää teollisuuspiirien yleisimmät vaatimukset.
• Induktioperiaate on suunniteltu metalliesineiden tunnistukseen ilman fyysistä kosketusta.
• Kiinnitysrei'illä varustettu rakenne mahdollistaa vakaan asennuksen.

Asennus- ja käyttöohjeet

• Ennen kytkentää tarkista syöttöjännitteen vaatimustenmukaisuus ja ohjausjärjestelmän tulon yhteensopivuus NPN NO -lähdön kanssa.
• Huomioi anturin tarran mukaiset johtimien BN, BU ja BK merkinnät.
• Asenna anturi siten, ettei kaapeliin ja koteloon kohdistu mekaanista rasitusta.
• Suorita asennus ja kytkentä virta katkaistuna.

Turvallisuushuomautus

• Väärä napaisuus tai signaalijohtimen liitäntä voi vahingoittaa anturia tai kytkettyä laitetta.
• Vältä johtojen oikosulkua ja käytä asianmukaista virtapiirin suojausta.
• Teollisuuskeskuksiin ja koneisiin asennuksen saa suorittaa ainoastaan henkilö, jolla on asianmukainen sähköalan pätevyys.
• Vaurioitunut kaapeli tai kotelo on syy poistaa tuote käytöstä.
