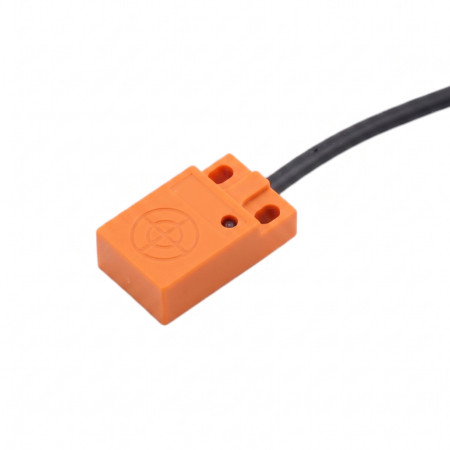

Sensore di prossimità induttivo SND04-N

Il sensore di prossimità induttivo ROKO SND04-N è un sensore di commutazione senza contatto per il rilevamento di oggetti metallici in applicazioni di automazione, macchinari e industria. La versione con alimentazione 10–30 V CC e uscita NPN NO è destinata a circuiti di controllo CC. Il sensore è dotato di cavo di collegamento e fori di montaggio per l'installazione fissa.

Specifiche tecniche

• Modello: ROKO SND04-N
• Tipo di sensore: sensore di prossimità induttivo
• Tensione di alimentazione: 10-30 V CC
• Uscita: NPN NO
• Connessione: a tre fili
• Fili: BN = 10–30 V, BU = 0 V, BK = NPN NA
• Progettato per rilevare oggetti metallici
• Design: alloggiamento quadrato con fori di montaggio

Funzioni e caratteristiche

• Rilevamento di metalli senza contatto e senza usura meccanica della parte di commutazione.
• L'uscita NPN NO è adatta per l'uso in circuiti di controllo e di ingresso in corrente continua.
• Il design a tre fili consente un cablaggio standard nell'automazione industriale.
• L'alloggiamento con fori per le viti consente il montaggio diretto su una struttura o una staffa.
• Il cavo di collegamento è saldamente inserito nel sensore.

Ideale per

• Automazione industriale
• Rilevamento di parti metalliche su macchinari e linee di produzione
• Segnalazione di posizione delle parti meccaniche
• Semplici operazioni di rilevamento nei sistemi di controllo in corrente continua

Contenuto della confezione

• 1 sensore di prossimità induttivo ROKO SND04-N con cavo di collegamento
• Viti e dadi di montaggio

Perché scegliere questo prodotto?

• I cavi di alimentazione e di segnale chiaramente contrassegnati semplificano il cablaggio.
• La combinazione di uscita CC da 10–30 V e uscita NPN NO soddisfa i requisiti comuni dei circuiti CC industriali.
• Il principio di induzione è concepito per rilevare oggetti metallici senza contatto fisico.
• Il design con fori di montaggio consente un'installazione stabile.

Istruzioni di installazione e funzionamento

• Prima di effettuare il collegamento, verificare la conformità della tensione di alimentazione e la compatibilità dell'ingresso del sistema di controllo con l'uscita NPN NO.
• Osservare la marcatura dei fili BN, BU e BK in base all'etichetta presente sul sensore.
• Installare il sensore in modo tale da non esercitare alcuna sollecitazione meccanica sul cavo e sull'alloggiamento.
• Eseguire l'installazione e il collegamento con l'alimentazione scollegata.

Avviso di sicurezza

• Una polarità errata o un collegamento errato del cavo di segnale possono causare danni al sensore o alle apparecchiature collegate.
• Evitare di cortocircuitare i fili e utilizzare un'adeguata protezione del circuito elettrico.
• L'installazione in quadri elettrici e macchinari industriali deve essere effettuata da personale in possesso delle opportune qualifiche elettriche.
• Un cavo o un involucro danneggiato sono un motivo valido per mettere fuori servizio il prodotto.
