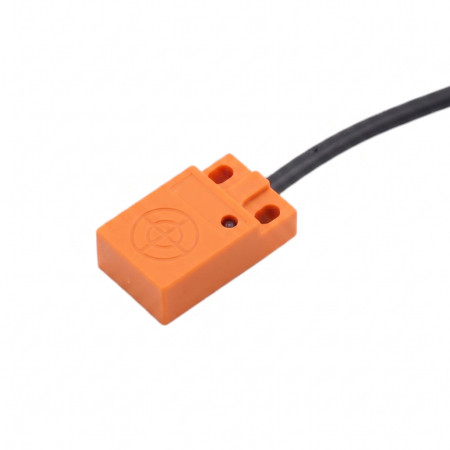

Induktiver Näherungssensor SND04-N

Der induktive Näherungssensor ROKO SND04-N ist ein berührungsloser Schaltsensor zur Erkennung von Metallobjekten in Automatisierungs-, Maschinenbau- und Industrieanwendungen. Die Ausführung mit 10–30 V DC-Netzteil und NPN-NO-Ausgang ist für DC-Steuerschaltungen vorgesehen. Der Sensor ist mit einem Anschlusskabel und Befestigungslöchern für die Festmontage ausgestattet.

Technische Spezifikationen

• Modell: ROKO SND04-N
• Sensortyp: induktiver Näherungssensor
• Versorgungsspannung: 10–30 V DC
• Ausgang: NPN NO
• Anschluss: Dreidraht
• Drähte: BN = 10–30 V, BU = 0 V, BK = NPN NO
• Entwickelt zur Erkennung von Metallobjekten
• Ausführung: quadratisches Gehäuse mit Befestigungslöchern

Funktionen und Merkmale

• Berührungslose Metalldetektion ohne mechanischen Verschleiß des Schaltteils.
• Der NPN-NO-Ausgang eignet sich für den Einsatz in Gleichstrom-Steuer- und Eingangsschaltungen.
• Die Dreidraht-Ausführung ermöglicht eine standardisierte Verdrahtung in der industriellen Automatisierung.
• Das Gehäuse mit Schraublöchern ermöglicht die direkte Montage an einer Struktur oder Halterung.
• Das Verbindungskabel ist fest mit dem Sensor verbunden.

Ideal für

• Industrielle Automatisierung
• Erkennung von Metallteilen an Maschinen und Produktionslinien
• Positionssignalisierung von mechanischen Teilen
• Einfache Messaufgaben in Gleichstrom-Steuerungssystemen

Packungsinhalt

• 1x ROKO SND04-N induktiver Näherungssensor mit Anschlusskabel
• Befestigungsschrauben und Muttern

Warum sollten Sie sich für dieses Produkt entscheiden?

• Deutlich gekennzeichnete Strom- und Signalleitungen erleichtern die Verkabelung.
• Die Kombination aus 10–30 V DC und NPN NO-Ausgang erfüllt die üblichen Anforderungen industrieller DC-Schaltungen.
• Das Induktionsprinzip ist für die berührungslose Erfassung metallischer Objekte ausgelegt.
• Die Konstruktion mit Befestigungslöchern ermöglicht eine stabile Installation.

Installations- und Bedienungsanleitung

• Vor dem Anschließen prüfen Sie bitte, ob die Versorgungsspannung mit den Eingangssignalen des Steuerungssystems übereinstimmt und ob der NPN-NO-Ausgang kompatibel ist.
• Beachten Sie die Kennzeichnung der Drähte BN, BU und BK gemäß dem Etikett auf dem Sensor.
• Installieren Sie den Sensor so, dass keine mechanische Belastung auf Kabel und Gehäuse wirkt.
• Die Installation und den Anschluss müssen bei abgeschalteter Stromversorgung erfolgen.

Sicherheitshinweis

• Eine falsche Polarität oder ein falscher Anschluss des Signalkabels kann zu Schäden am Sensor oder an angeschlossenen Geräten führen.
• Vermeiden Sie Kurzschlüsse in den Leitungen und verwenden Sie einen geeigneten Stromkreisschutz.
• Die Installation in industriellen Schaltanlagen und Maschinen sollte von einer Person mit entsprechender elektrotechnischer Qualifikation durchgeführt werden.
• Ein beschädigtes Kabel oder Gehäuse ist ein Grund, das Produkt außer Betrieb zu nehmen.
