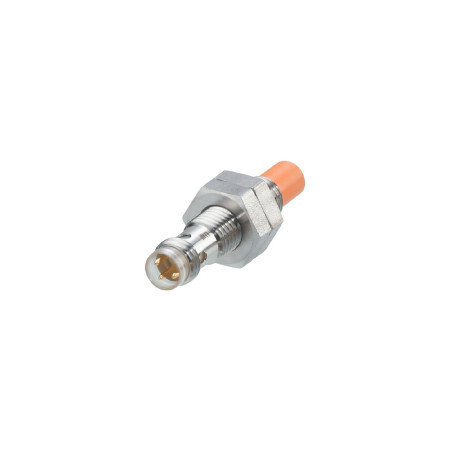

Czujnik indukcyjny IFM IE5340 z gwintem M8

Czujnik indukcyjny IFM IE5340 to cylindryczny czujnik z gwintem do bezkontaktowego wykrywania obiektów metalowych w automatyce i maszynach. Krótka obudowa ułatwia montaż w ograniczonej przestrzeni. Czujnik jest przeznaczony do zasilania prądem stałym i wyposażony w normalnie otwarte wyjście przełączające. Widoczna sygnalizacja LED umożliwia kontrolę stanu przełączenia podczas pracy.

Dane techniczne

• Model: IFM IE5340
• Typ czujnika: czujnik indukcyjny
• Projekt elektryczny: PNP/NPN
• Funkcja wyjściowa: normalnie otwarta
• Zasięg wykrywania: 5 mm
• Rzeczywisty zakres wykrywania Sr: 5 ± 10 %
• Odległość robocza: 0 do 4,05 mm
• Napięcie zasilania: 10 do 30 V DC
• Klasa ochrony: III
• Zabezpieczenie przed odwrotną polaryzacją: tak
• Zabezpieczenie przed zwarciem: tak
• Zabezpieczenie przed przeciążeniem: tak
• Maksymalny spadek napięcia na wyjściu przełączającym DC: 3,5 V
• Minimalny prąd obciążenia: 2 mA, tylko w trybie dwuprzewodowym
• Maksymalny prąd resztkowy: 0,5 mA, tylko w trybie dwuprzewodowym
• Prąd ciągły wyjścia przełączającego DC: 100 mA
• Częstotliwość przełączania prądu stałego: 600 Hz
• Konstrukcja obudowy: gwintowana
• Wymiary: M8 x 1 / długość 40 mm
• Oznaczenie gwintu: M8 x 1
• Sposób montażu: montaż nielicujący
• Stopień ochrony: IP65, IP67 przy prawidłowym dokręceniu elementu łączącego
• Temperatura otoczenia: od 0 do 60 °C
• Złącze: 1 x M8, kodowanie A
• Wskaźnik stanu: 4x dioda LED, żółta
• Waga: 13,8 g
• Materiał obudowy: stal nierdzewna 1.4401 / 316
• Materiał powierzchni czujnika: LCP, pomarańczowy
• Materiał okna LED: PPSU
• Nakrętka zabezpieczająca: stal nierdzewna 1.4401 / 316

Funkcje i cechy

• Bezkontaktowe wykrywanie obiektów metalowych.
• Krótki, cylindryczny kształt do montażu w miejscach o ograniczonej przestrzeni.
• Widoczna sygnalizacja stanu przełączenia za pomocą diody LED.
• Można go stosować jako urządzenie trzy- lub dwużyłowe.
• Obudowa metalowa z gwintem umożliwiającym bezpieczne mocowanie mechaniczne.
• Konstrukcja nieprzeznaczona do montażu na równi z powierzchnią.
• Złącze M8 z kodowaniem A.
• Zintegrowana ochrona przed odwrotną polaryzacją, zwarciem i przeciążeniem.

Idealny dla

• Automatyka przemysłowa.
• Wykrywanie położenia i obecności części metalowych.
• Urządzenia montażowe, manipulatory i linie produkcyjne.
• Zastosowania z ograniczoną przestrzenią instalacyjną.
• Maszyny i urządzenia wymagające pomiaru bezkontaktowego.

Zawartość opakowania

• Czujnik indukcyjny IFM IE5340
• 2 nakrętki zabezpieczające

Dlaczego warto wybrać ten produkt?

• Kompaktowe wymiary z gwintem M8 x 1 ułatwiają integrację z podzespołami maszyn.
• Zasada bezkontaktowego pomiaru ogranicza zużycie mechaniczne.
• Wskaźnik stanu przełączania ułatwia uruchomienie i diagnostykę.
• Funkcje ochronne zapewniają bezpieczną pracę urządzenia po jego prawidłowym podłączeniu.
• Metalowa obudowa i stopień ochrony IP65/IP67 umożliwiają stosowanie w warunkach przemysłowych.

Instrukcja instalacji i obsługi

• Należy zastosować metodę montażu nielicującego z powierzchnią, zgodną ze specyfikacją konstrukcyjną czujnika.
• Do podłączania należy użyć odpowiedniego złącza M8 z kodowaniem A.
• Aby zachować ekranowanie, konieczne jest odpowiednie dokręcenie złącza stykowego.
• Podczas montażu należy przestrzegać przepisowego momentu dokręcania części mechanicznych.
• Przed uruchomieniem należy sprawdzić poprawność podłączenia wyjścia i zasilania.

Informacja o bezpieczeństwie

• Instalację i podłączenia elektryczne należy wykonywać wyłącznie przy odłączonym dopływie prądu.
• Nieprawidłowe podłączenie może spowodować uszkodzenie czujnika lub urządzeń podłączonych dalej.
• Należy zwrócić uwagę na zakres znamionowego napięcia zasilania i obciążenia wyjściowego.
• W zastosowaniach przemysłowych czujnik musi być stosowany zgodnie z projektem bezpieczeństwa całego urządzenia.
• Instalację musi wykonać osoba posiadająca odpowiednie kwalifikacje elektryczne.
