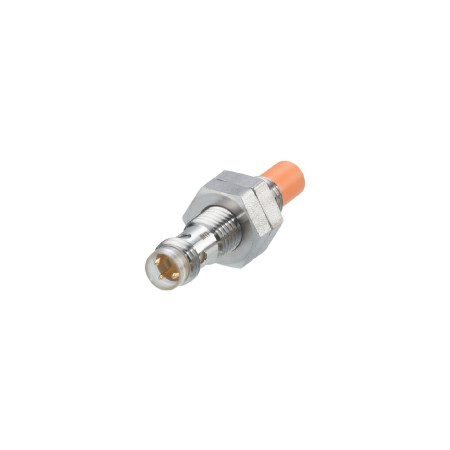

Sensor inductivo IFM IE5340 con rosca M8

El sensor inductivo IFM IE5340 es un sensor cilíndrico roscado para la detección sin contacto de objetos metálicos en aplicaciones de automatización y maquinaria. Su carcasa compacta facilita su uso en espacios de instalación reducidos. El sensor está diseñado para alimentación de CC y cuenta con una salida de conmutación normalmente abierta. Un indicador LED visible permite verificar el estado de conmutación durante el funcionamiento.

Especificaciones técnicas

• Modelo: IFM IE5340
• Tipo de sensor: sensor inductivo
• Diseño eléctrico: PNP/NPN
• Función de salida: normalmente abierta
• Rango de detección: 5 mm
• Rango de detección real Sr: 5 ± 10 %
• Distancia de trabajo: 0 a 4,05 mm
• Tensión de alimentación: 10 a 30 V CC
• Clase de protección: III
• Protección contra polaridad inversa: sí
• Protección contra cortocircuitos: sí
• Protección contra sobrecarga: sí
• Caída de tensión máxima en la salida de conmutación de CC: 3,5 V
• Corriente de carga mínima: 2 mA, solo en funcionamiento con dos hilos.
• Corriente residual máxima: 0,5 mA, solo en funcionamiento con dos hilos.
• Corriente continua de la salida de conmutación CC: 100 mA
• Frecuencia de conmutación de CC: 600 Hz
• Diseño de la carcasa: roscada
• Dimensiones: M8 x 1 / longitud 40 mm
• Designación de la rosca: M8 x 1
• Método de montaje: montaje no empotrado
• Protección: IP65, IP67 cuando la pieza de acoplamiento del conector está correctamente apretada.
• Temperatura ambiente: de 0 a 60 °C
• Conector: 1 x M8, con código A
• Indicación de estado: 4 LED amarillos
• Peso: 13,8 g
• Material de la carcasa: acero inoxidable 1.4401 / 316
• Material de la superficie sensora: LCP, naranja
• Material de la ventana LED: PPSU
• Tuerca de seguridad: acero inoxidable 1.4401 / 316

Funciones y características

• Detección de objetos metálicos sin contacto.
• Diseño cilíndrico corto para su instalación en espacios reducidos.
• Indicación visual del estado de conmutación mediante LED.
• Puede utilizarse como unidad de tres o dos cables.
• Carcasa metálica roscada para un montaje mecánicamente seguro.
• Diseño de montaje no empotrado.
• Conexión de conector M8 con codificación A.
• Protección integrada contra polaridad inversa, cortocircuito y sobrecarga.

Ideal para

• Automatización industrial.
• Detección de posición y presencia de piezas metálicas.
• Dispositivos de montaje, manipuladores y líneas de producción.
• Aplicaciones con espacio de instalación limitado.
• Máquinas y equipos que requieren detección sin contacto.

Contenido del paquete

• Sensor inductivo IFM IE5340
• 2 tuercas de seguridad

¿Por qué elegir este producto?

• Sus dimensiones compactas y la rosca M8 x 1 facilitan su integración en unidades de máquinas.
• El principio de detección sin contacto limita el desgaste mecánico.
• La indicación del estado de conmutación simplifica la puesta en marcha y el diagnóstico.
• Las funciones de protección garantizan un funcionamiento seguro cuando se conectan correctamente.
• La carcasa metálica y la protección IP65/IP67 permiten su uso en entornos industriales.

Instrucciones de instalación y funcionamiento

• Siga el método de montaje no empotrado según las especificaciones de diseño del sensor.
• Al realizar la conexión, utilice el conector M8 correspondiente con codificación A.
• Para mantener el blindaje, es necesario apretar correctamente el conector correspondiente.
• Durante el montaje, respete el par de apriete prescrito para las piezas mecánicas.
• Antes de la puesta en marcha, verifique que la salida y la conexión eléctrica sean correctas.

Aviso de seguridad

• Realice la instalación y las conexiones eléctricas únicamente cuando el suministro eléctrico esté desconectado.
• Un cableado incorrecto puede provocar daños en el sensor o en los equipos posteriores.
• Respete el rango de tensión de alimentación nominal y la carga de salida.
• En aplicaciones industriales, el sensor debe utilizarse de acuerdo con el diseño de seguridad de todo el dispositivo.
• La instalación debe ser realizada por una persona con la cualificación eléctrica adecuada.
