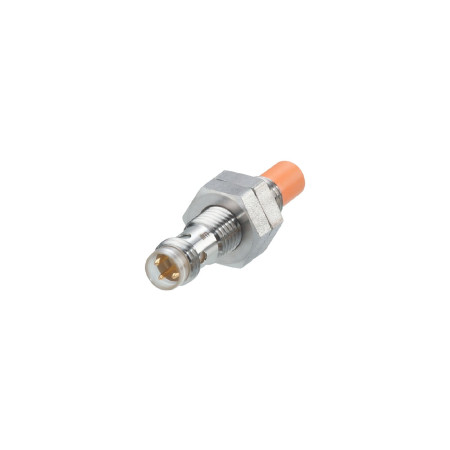

Indukčný senzor IFM IE5340 so závitom M8

Indukčný senzor IFM IE5340 je valcový závitový snímač na bezkontaktnú detekciu kovových objektov v automatizačných a strojných aplikáciách. Krátke puzdro uľahčuje použitie v obmedzenom montážnom priestore. Snímač je určený pre jednosmerné napájanie a je vybavený spínacím výstupom v prevedení normally open. Viditeľná LED signalizácia umožňuje kontrolu spínacieho stavu pri prevádzke.

Technické špecifikácie

• Model: IFM IE5340
• Typ senzora: indukčný snímač
• Elektrické prevedenie: PNP/NPN
• Výstupné funkcie: normally open
• Snímací dosah: 5 mm
• Reálny snímací dosah Sr: 5 ± 10 %
• Pracovná vzdialenosť: 0 až 4,05 mm
• Napájacie napätie: 10 až 30 V DC
• Trieda ochrany: III
• Ochrana proti prepólovaniu: áno
• Ochrana proti skratu: áno
• Ochrana proti preťaženiu: áno
• Maximálny úbytok napätia na spínacom výstupe DC: 3,5 V
• Minimálny zaťažovací prúd: 2 mA, iba v dvojvodičovej prevádzke
• Maximálny zvyškový prúd: 0,5 mA, iba v dvojvodičovej prevádzke
• Trvalý prúd spínacieho výstupu DC: 100 mA
• Spínacia frekvencia DC: 600 Hz
• Prevedenie puzdra: závitové
• Rozmery: M8 x 1 / dĺžka 40 mm
• Označenie závitu: M8 x 1
• Spôsob montáže: nezapustená montáž
• Krytie: IP65, IP67 pri riadne dotiahnutom protikuse konektora
• Teplota okolia: 0 až 60 °C
• Konektor: 1 x M8, kódovanie A
• Indikácia stavu: 4x LED, žltá
• Hmotnosť: 13,8 g
• Materiál puzdra: nerezová oceľ 1.4401 / 316
• Materiál snímacej plochy: LCP, oranžová
• Materiál LED okienka: PPSU
• Kontramatica: nerezová oceľ 1.4401 / 316

Funkcie a vlastnosti

• Bezkontaktná detekcia kovových predmetov.
• Krátke valcové prevedenie na montáž tam, kde je obmedzený priestor.
• Viditeľná indikácia spínacieho stavu pomocou LED.
• Možnosť použitia ako trojvodičové alebo dvojvodičové jednotky.
• Závitové kovové puzdro na mechanicky pevné uchytenie.
• Nezapustené prevedenie montáže.
• Konektorové pripojenie M8 s kódovaním A.
• Integrovaná ochrana proti prepólovaniu, skratu a preťaženiu.

Ideálne pre

• Priemyselnú automatizáciu.
• Polohovú a prítomnú detekciu kovových častí.
• Montážne prípravky, manipulátory a výrobné linky.
• Aplikácia s obmedzeným inštalačným priestorom.
• Stroje a zariadenia vyžadujúce bezkontaktné snímanie.

Obsah balenia

• Indukčný senzor IFM IE5340
• 2 kontramatice

Prečo zvoliť tento produkt

• Kompaktné rozmery so závitom M8 x 1 uľahčujú integráciu do strojných celkov.
• Bezkontaktný princíp snímania obmedzuje mechanické opotrebenie.
• Indikácia spínacieho stavu zjednodušuje uvedenie do prevádzky a diagnostiku.
• Ochranné funkcie podporujú bezpečnú prevádzku pri správnom zapojení.
• Kovové puzdro a krytie IP65/IP67 umožňujú použitie v priemyselnom prostredí.

Pokyny na inštaláciu a prevádzku

• Dodržte nezapustený spôsob montáže podľa konštrukčného určenia senzora.
• Pri pripojení použite zodpovedajúci konektor M8 s kódovaním A.
• Na zachovanie krytia je nutné protikus konektora riadne dotiahnuť.
• Pri montáži dodržte predpísaný uťahovací moment mechanických častí.
• Pred uvedením do prevádzky overte správne zapojenie výstupu a napájania.

Bezpečnostné upozornenie

• Inštaláciu a elektrické pripojenie vykonávajte iba pri odpojenom napájaní.
• Nesprávne zapojenie môže viesť k poškodeniu senzora alebo nadväzujúceho zariadenia.
• Dodržte menovitý rozsah napájacieho napätia a zaťaženia výstupu.
• V priemyselných aplikáciách musí byť senzor použitý v súlade s bezpečnostným návrhom celého zariadenia.
• Montáž musí vykonávať osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.
