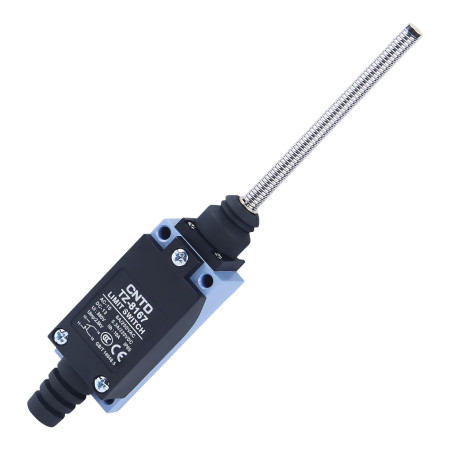

Endschalter TZ-8167 mit Feder, IP65, 1× NO + 1× NC
zoom_out_map
chevron_left chevron_right

Endschalter TZ-8167, Feder

21,59 €

21,59 € ohne MwSt.

21.591941 zzgl. MwSt.

i
Der angewandte MwSt.-Satz beträgt 0% für das Land Vereinigte Staaten.
check Auf Lager
Katalogbogen

Der Endschalter CNTD TZ-8167 aus der TZ-8-Serie ist ein robuster, industrietauglicher mechanischer Schalter mit Federantrieb, der für die zuverlässige Erfassung von Endlagen, Stopps und linearen Bewegungen ausgelegt ist. Die Federkonstruktion ermöglicht ein sanftes Schalten mit ausreichendem Schaltwegüberlappungsbereich, wodurch die Schaltmechanik geschützt und die Lebensdauer auch unter rauen Betriebsbedingungen verlängert wird.

Technische Spezifikationen

  • Typ: mechanischer Endschalter
  • Modell: TZ-8167
  • Aktor: Feder
  • Kontaktanordnung: 1× NO + 1× NC (Doppelschaltung)
  • Betriebsgeschwindigkeit: 5 mm/s bis 0,5 m/s
  • Kontaktwiderstand: max. 25 mΩ
  • Isolationswiderstand: min. 100 MΩ (bei 500 VDC)
  • Durchschlagsfestigkeit: 1500 V AC / 1 Minute
  • Mechanische Lebensdauer: 1.000.000 Zyklen
  • Elektrische Lebensdauer: mehr als 500.000 Schaltzyklen
  • Betriebstemperatur: -20 °C bis +70 °C
  • Relative Luftfeuchtigkeit: ≤ 95 % rF
  • Schutzart: IP65
  • Gehäuseabmessungen: 29 × 27 × 175 mm
  • Gewicht: 140 g

Nennspannungen und -ströme

Lastart Stromspannung Kein Kontakt Kontakt in North Carolina
Widerstand (Wechselstrom) 125 V AC 5 A 5 A
250 V AC 5 A 5 A
Widerstand (Gleichstrom) 8–30 VDC 5 A 5 A
125 VDC 0,4A 0,4A
250 V DC 0,2A 0,2A
Induktion (Wechselstrom) 125 V AC 3 A 3 A
250 V AC 3 A 3 A
Induktiv (Gleichstrom) 8–30 VDC 4 A 4 A
125 VDC 3 A 3 A
250 V DC 3 A 3 A
Stoßstrom – 12 A 24 A

Funktionen und Merkmale

  • Federbetätigung ermöglicht sanftes Schalten und größere mechanische Toleranz
  • Hohe Schaltwiederholgenauigkeit bei linearer Bewegung
  • Doppelter Federkontaktmechanismus für lange Lebensdauer
  • Robustes Gehäuse aus Aluminiumlegierung und verstärktem Kunststoff
  • Wasser-, staub- und ölbeständig dank IP65-Schutz
  • Stabile elektrische Parameter für Wechsel- und Gleichstromanwendungen

Ideal für

  • Industrielle Automatisierung
  • Förder- und Handhabungssysteme
  • CNC- und Werkzeugmaschinen
  • Montage- und Verpackungslinien
  • Erkennung von Endpositionen und mechanischen Anschlägen

Packungsinhalt

  • Endschalter CNTD TZ-8167

Warum sollten Sie sich für dieses Produkt entscheiden?

  • Klar definierte Nennspannungen und -ströme in Tabellenform
  • Hohe mechanische und elektrische Belastbarkeit
  • Zuverlässiger Betrieb in anspruchsvollen Industrieumgebungen
  • Universell einsetzbar in Wechsel- und Gleichstromkreisen
  • Bewährte Qualität der CNTD TZ-8 Industrieserie
CNTD
AM4213
85365080
Spannung
115 V DC
250 V AC
Abdeckung
IP65
Max. aktuell
5 A

EU-Importeur: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tschechische Republik,
