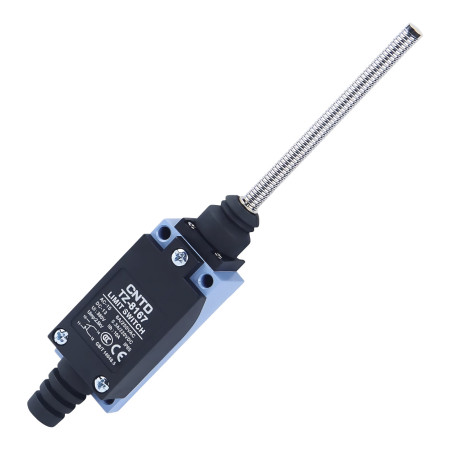

Interrupteur fin de course industriel CNTD TZ-8167 à ressort
zoom_out_map
chevron_left chevron_right

Interrupteur de fin de course TZ-8167, ressort

21,59 €

21,59 € hors taxes

21.591941 HT

i
Le taux de TVA appliqué est de 0% pour le pays États-Unis.
check En stock
Télécharger le PDF

Le commutateur de fin de course CNTD TZ-8167 de la série TZ-8 est un commutateur mécanique industriel robuste à ressort, conçu pour une détection fiable des positions finales, des butées et des mouvements linéaires. La conception du ressort assure une commutation fluide avec un chevauchement de course suffisant, protégeant ainsi le mécanisme du commutateur et prolongeant sa durée de vie, même dans des conditions d'utilisation difficiles.

Spécifications techniques

  • Type : interrupteur de fin de course mécanique
  • Modèle : TZ-8167
  • Actionneur : ressort
  • Configuration des contacts : 1× NO + 1× NC (double circuit)
  • Vitesse de fonctionnement : 5 mm/s à 0,5 m/s
  • Résistance de contact : max. 25 mΩ
  • Résistance d'isolement : min. 100 MΩ (à 500 V CC)
  • Rigidité diélectrique : 1500 V CA / 1 minute
  • Durée de vie mécanique : 1 000 000 de cycles
  • Durée de vie électrique : plus de 500 000 cycles de commutation
  • Température de fonctionnement : -20 °C à +70 °C
  • Humidité relative : ≤ 95 % HR
  • Protection : IP65
  • Dimensions du boîtier : 29 × 27 × 175 mm
  • Poids : 140 g

Tensions et courants nominaux

Type de charge Tension AUCUN contact Contact NC
Résistif (CA) 125 V CA 5 A 5 A
250 V CA 5 A 5 A
Résistif (CC) 8–30 V CC 5 A 5 A
125 V CC 0,4A 0,4A
250 V CC 0,2A 0,2A
Induction (CA) 125 V CA 3 A 3 A
250 V CA 3 A 3 A
Inductif (CC) 8–30 V CC 4 A 4 A
125 V CC 3 A 3 A
250 V CC 3 A 3 A
Courant de surtension – 12 A 24 A

Fonctions et caractéristiques

  • Actionneur à ressort permettant une commutation en douceur et une plus grande tolérance mécanique
  • Répétabilité de commutation élevée lors du mouvement linéaire
  • Mécanisme à double ressort pour une longue durée de vie
  • Boîtier robuste en alliage d'aluminium et plastique renforcé
  • Résistant à l'eau, à la poussière et à l'huile grâce à sa protection IP65
  • Paramètres électriques stables pour les applications CA et CC

Idéal pour

  • Automatisation industrielle
  • Systèmes de convoyage et de manutention
  • Machines-outils à commande numérique
  • Lignes d'assemblage et d'emballage
  • Détection des positions d'extrémité et des butées mécaniques

Contenu de l'emballage

  • Interrupteur de fin de course CNTD TZ-8167

Pourquoi choisir ce produit ?

  • Tensions et courants nominaux clairement définis sous forme de tableau
  • Haute durabilité mécanique et électrique
  • Fonctionnement fiable dans des environnements industriels exigeants
  • Utilisation universelle dans les circuits CA et CC
  • Qualité éprouvée de la série industrielle CNTD TZ-8
CNTD
AM4213
85365080
Tension
115 V DC
250 V AC
Couverture
IP65
Max. courant
5 A

Importateur pour l'UE : AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, République tchèque,
