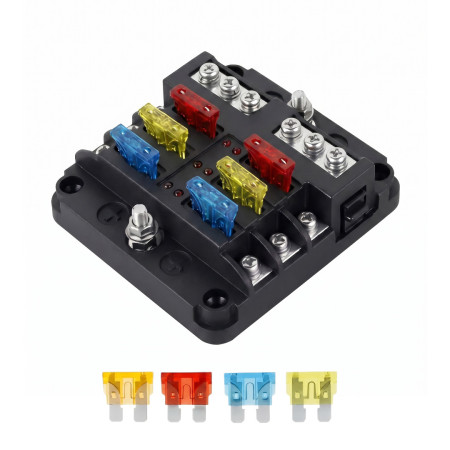

Sicherungsblock QR1714 für 6 Flachsicherungen, 32 V DC

Der Sicherungsblock QR1714 dient zur Verteilung und Absicherung mehrerer Gleichstromkreise in Kfz-, Boots- und anderen Niederspannungsanlagen. Er ermöglicht den Einsatz von bis zu sechs Flachsicherungen, einen übersichtlichen Anschluss der Kabel über Schraubklemmen sowie die Überprüfung des Sicherungsstatus durch LED-Anzeigen.

Technische Spezifikationen

• Modell: QR1714
• Produkttyp: Sicherungsblock für Flachsicherungen
• Anzahl der Sicherungsplätze: 6
• Nennspannung: 32 V
• Nennstrom der Sicherungen: 100 A
• Material: ABS und Metall
• Produktabmessungen: 87.75x85x36.5 mm
• Verpackungsabmessungen: 125x94x46 mm
• Bruttogewicht der Verpackung: 210 g
• Zertifizierung: CE

Funktionen und Eigenschaften

• Sechs separate Plätze für Flachsicherungen.
• Die transparente Abdeckung schützt den Sicherungsbereich und ermöglicht eine visuelle Kontrolle der eingesetzten Sicherungen.
• Schraubklemmen für den Kabelanschluss und die Stromverteilung.
• Eingebaute LED-Anzeigen zur Signalisierung einer durchgebrannten Sicherung.
• Beschriftungsetiketten zur Kennzeichnung der einzelnen abgesicherten Stromkreise.
• Klickverschluss der Abdeckung mit seitlichem schwarzen Entriegelungselement.
• Montagelöcher in der Basis für eine feste Befestigung am Untergrund.

Ideal für

• Kfz-Elektroinstallationen mit separat abgesicherten Stromkreisen.
• Niederspannungsverteilungen in Booten und Wohnmobilen.
• Zusatzbeleuchtung, Hilfsgeräte und Zubehör in Fahrzeugen.
• Service- und Montagearbeiten bei der Erweiterung bestehender Sicherungsanlagen.

Lieferumfang

• Sicherungsblock QR1714 mit transparenter Abdeckung.
• Set mit Flachsicherungen.
• Set mit Beschriftungsetiketten.
• Montageschrauben.

Warum Sie dieses Produkt wählen sollten

• Ermöglicht die zentrale Absicherung mehrerer Gleichstromkreise in einem Montageelement.
• Die transparente Abdeckung erleichtert die Überprüfung des Sicherungsstatus, ohne den gesamten Block demontieren zu müssen.
• Die LED-Anzeige hilft, eine durchgebrannte Sicherung schneller zu identifizieren.
• Der Schraubanschluss eignet sich für eine feste mechanische Befestigung der Kabel im Verteilerbereich.
• Im Lieferumfang sind Sicherungen, Beschriftungsetiketten und Montageschrauben enthalten.

Installations- und Betriebsanleitung

• Führen Sie die Installation nur bei getrennter Stromversorgung durch.
• Befestigen Sie den Sicherungsblock auf einem festen und elektrisch sicheren Untergrund.
• Bestücken Sie jeden abgesicherten Stromkreis mit einer Sicherung, deren Wert dem verwendeten Kabel und dem angeschlossenen Gerät entspricht.
• Überprüfen Sie nach dem Anschließen den festen Sitz der Schraubklemmen und die richtige Polarität.
• Das Produkt ist für Niederspannungs-Gleichstrominstallationen vorgesehen, nicht für den Anschluss an Netzspannung.

Sicherheitshinweise

• Falscher Anschluss oder unterdimensionierte Kabel führen zu Überhitzung, Kurzschluss und Schäden an der Installation.
• Überschreiten Sie nicht die für das Produkt und die verwendeten Sicherungen angegebenen Nennwerte.
• Eine beschädigte Abdeckung, deformierte Klemmen oder Spuren von Überhitzung sind Gründe für eine Außerbetriebnahme.
• Die Montage in einem Fahrzeug oder Boot muss von einer Person mit Kenntnissen in der Elektroinstallation und Absicherung von Gleichstromkreisen durchgeführt werden.
