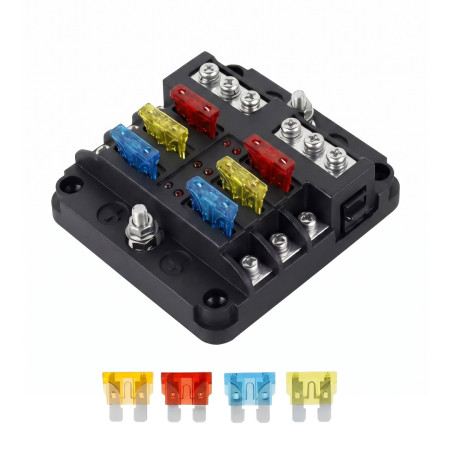

Säkringsblock QR1714 för 6 flatsäkringar, 32 V DC

Säkringsblocket QR1714 används för fördelning och skydd av flera likströmskretsar i fordons-, marin- och andra lågspänningsinstallationer. Det rymmer upp till sex flatsäkringar, erbjuder tydlig kabelanslutning via skruvplintar och statuskontroll av säkringarna med hjälp av LED-indikatorer.

Tekniska specifikationer

• Modell: QR1714
• Produkttyp: säkringsblock för flatsäkringar
• Antal säkringsplatser: 6
• Märkspänning: 32 V
• Märkström: 100 A
• Material: ABS och metall
• Produktmått: 87.75x85x36.5 mm
• Förpackningsmått: 125x94x46 mm
• Bruttovikt (förpackning): 210g
• Certifiering: CE

Funktioner och egenskaper

• Sex separata platser för flatsäkringar.
• Genomskinligt lock skyddar säkringarna och möjliggör visuell kontroll.
• Skruvplintar för kabelanslutning och strömfördelning.
• Inbyggda LED-indikatorer som varnar för trasiga säkringar.
• Märketiketter för att identifiera de olika skyddade kretsarna.
• Klickfäste för locket med en svart frigöringsknapp på sidan.
• Monteringshål i basen för säker fastsättning mot underlaget.

Idealiskt för

• Fordonsinstallationer med separat avsäkrade kretsar.
• Lågspänningssystem för båtar och husvagnar.
• Extraljus, extra utrustning och tillbehör i fordon.
• Service- och installationsarbeten vid utökning av befintligt säkringssystem.

Förpackningens innehåll

• Säkringsblock QR1714 med genomskinligt lock.
• Sats med flatsäkringar.
• Sats med märketiketter.
• Monteringsskruvar.

Varför välja denna produkt

• Gör det möjligt att samla säkringar för flera likströmskretsar i en enda enhet.
• Det genomskinliga locket gör det enkelt att kontrollera säkringarnas status utan att demontera hela blocket.
• LED-indikeringen hjälper till att snabbt identifiera en trasig säkring.
• Skruvanslutningen ger en stabil och mekaniskt säker fastsättning av kablarna.
• Säkringar, märketiketter och monteringsskruvar ingår i förpackningen.

Installations- och driftanvisningar

• Utför installationen endast när strömmen är bruten.
• Montera säkringsblocket på ett stabilt och elsäkert underlag.
• Förse varje krets med en säkring vars värde är anpassat till den använda kabeln och anslutna utrustningen.
• Efter anslutning, kontrollera att skruvplintarna är åtdragna och att polariteten är korrekt.
• Produkten är avsedd för likströmsinstallationer med lågspänning, inte för nätspänning.

Säkerhetsföreskrifter

• Felaktig anslutning eller underdimensionerade kablar medför risk för överhettning, kortslutning och skador på installationen.
• Överskrid inte de angivna märkvärdena för produkten och de använda säkringarna.
• Ett skadat lock, deformerade plintar eller spår av överhettning är skäl till att ta produkten ur drift.
• Montering i fordon eller båtar måste utföras av en person med kunskap om elsystem och avsäkring av likströmskretsar.
