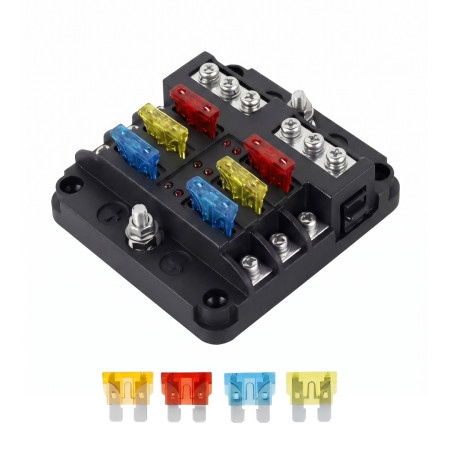

Blocco portafusibili QR1714 per 6 fusibili a lama, 32 V DC

Il blocco portafusibili QR1714 serve per la distribuzione e la protezione di più circuiti elettrici in corrente continua in installazioni automobilistiche, nautiche e altre installazioni a bassa tensione. Permette l'inserimento di fino a sei fusibili a lama piatti, un chiaro collegamento dei cavi tramite morsetti a vite e il controllo dello stato dei fusibili tramite indicatori LED.

Specifiche tecniche

• Modello: QR1714
• Tipo di prodotto: blocco portafusibili per fusibili a lama piatti
• Numero di posizioni per fusibili: 6
• Tensione nominale: 32 V
• Corrente nominale dei fusibili: 100 A
• Materiale: ABS e metallo
• Dimensioni del prodotto: 87.75x85x36.5 mm
• Dimensioni della confezione: 125x94x46 mm
• Peso lordo della confezione: 210g
• Certificazione: CE

Funzioni e caratteristiche

• Sei posizioni indipendenti per fusibili a lama piatti.
• Il coperchio trasparente protegge la sezione dei fusibili e consente il controllo visivo dei fusibili installati.
• Morsetti a vite per il collegamento dei cavi e la distribuzione dell'alimentazione.
• Indicatori LED integrati per segnalare un fusibile interrotto.
• Etichette descrittive per contrassegnare i singoli circuiti protetti.
• Sistema di chiusura a scatto del coperchio con elemento di sgancio laterale nero.
• Fori di montaggio nella base per un fissaggio sicuro alla superficie.

Ideale per

• Impianti elettrici automobilistici con circuiti protetti singolarmente.
• Sistemi di distribuzione a bassa tensione per nautica e camper.
• Illuminazione supplementare, apparecchi ausiliari e accessori nei veicoli.
• Lavori di assistenza e montaggio per l'ampliamento di un'installazione di fusibili esistente.

Contenuto della confezione

• Blocco portafusibili QR1714 con coperchio trasparente.
• Set di fusibili a lama piatti.
• Set di etichette descrittive.
• Viti di montaggio.

Perché scegliere questo prodotto

• Consente di concentrare la protezione di più circuiti in corrente continua in un unico elemento di montaggio.
• Il coperchio trasparente facilita il controllo dello stato dei fusibili senza dover smontare l'intero blocco.
• L'indicatore LED aiuta a identificare più rapidamente un fusibile interrotto.
• Il collegamento a vite è adatto per un fissaggio meccanico saldo dei cavi nella sezione di distribuzione.
• La confezione include fusibili, etichette descrittive e viti di montaggio.

Istruzioni per l'installazione e l'uso

• Eseguire l'installazione solo con l'alimentazione scollegata.
• Fissare il blocco portafusibili su una superficie solida ed elettricamente sicura.
• Dotare ogni circuito protetto di un fusibile con un valore corrispondente al cavo utilizzato e al dispositivo collegato.
• Dopo il collegamento, verificare il serraggio dei morsetti a vite e la corretta polarità del collegamento.
• Il prodotto è destinato a installazioni in corrente continua a bassa tensione, non per il collegamento alla tensione di rete.

Avvertenze di sicurezza

• Un cablaggio errato o cavi sottodimensionati comportano il rischio di surriscaldamento, cortocircuito e danni all'installazione.
• Non superare i valori nominali specificati per il prodotto e i fusibili utilizzati.
• Un coperchio danneggiato, morsetti deformati o segni di surriscaldamento sono motivo di messa fuori servizio.
• L'installazione in un veicolo o in un'imbarcazione deve essere eseguita da una persona con conoscenze di distribuzione elettrica e protezione di circuiti in corrente continua.
