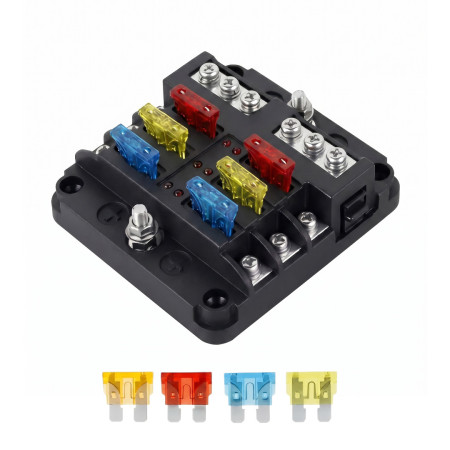

Bloc de fusibles QR1714 pour 6 fusibles à lame, 32 V DC

Le bloc de fusibles QR1714 est conçu pour la distribution et la protection de plusieurs circuits électriques à courant continu dans les installations automobiles, marines et autres systèmes basse tension. Il permet d'installer jusqu'à six fusibles à lame plats, d'effectuer un raccordement clair des fils via des bornes à vis et de vérifier l'état des fusibles grâce à des indicateurs LED.

Spécifications techniques

• Modèle : QR1714
• Type de produit : bloc de fusibles pour fusibles à lame plats
• Nombre d'emplacements pour fusibles : 6
• Tension nominale : 32 V
• Courant nominal : 100 A
• Matériau : ABS et métal
• Dimensions du produit : 87,75 x 85 x 36,5 mm
• Dimensions de l'emballage : 125 x 94 x 46 mm
• Poids brut de l'emballage : 210 g
• Certification : CE

Fonctions et caractéristiques

• Six emplacements indépendants pour fusibles à lame plats.
• Le couvercle transparent protège la section des fusibles et permet un contrôle visuel des fusibles installés.
• Bornes à vis pour le raccordement des fils et la distribution de l'alimentation.
• Indicateurs LED intégrés pour signaler un fusible grillé.
• Étiquettes de marquage pour identifier chaque circuit protégé.
• Système de couvercle encliquetable avec bouton de déverrouillage latéral noir.
• Trous de montage dans la base pour une fixation solide au support.

Idéal pour

• Les installations électriques automobiles avec des circuits protégés indépendamment.
• La distribution basse tension pour bateaux et camping-cars.
• L'éclairage additionnel, les appareils auxiliaires et les accessoires dans les véhicules.
• Les travaux d'entretien et de montage lors de l'extension d'une installation de fusibles existante.

Contenu de l'emballage

• Bloc de fusibles QR1714 avec couvercle transparent.
• Jeu de fusibles à lame plats.
• Jeu d'étiquettes de marquage.
• Vis de montage.

Pourquoi choisir ce produit

• Permet de centraliser la protection de plusieurs circuits à courant continu dans un seul élément de montage.
• Le couvercle transparent facilite la vérification de l'état des fusibles sans avoir à démonter l'ensemble du bloc.
• L'indicateur LED aide à identifier plus rapidement un fusible grillé.
• La connexion à vis est idéale pour une fixation mécanique solide des fils dans la section de distribution.
• L'emballage comprend les fusibles, les étiquettes de marquage et les vis de montage.

Instructions d'installation et d'utilisation

• Effectuez l'installation uniquement lorsque l'alimentation est débranchée.
• Fixez le bloc de fusibles sur une surface solide et électriquement sûre.
• Équipez chaque circuit protégé d'un fusible dont la valeur correspond au fil utilisé et à l'appareil connecté.
• Après le raccordement, vérifiez le serrage des bornes à vis et la polarité correcte de la connexion.
• Le produit est conçu pour des installations à courant continu basse tension, et non pour une connexion à la tension du secteur.

Avertissements de sécurité

• Un câblage incorrect ou des fils sous-dimensionnés entraînent un risque de surchauffe, de court-circuit et d'endommagement de l'installation.
• Ne dépassez pas les valeurs nominales spécifiées pour le produit et les fusibles utilisés.
• Un couvercle endommagé, des bornes déformées ou des signes de surchauffe sont des raisons de mise hors service.
• L'installation dans un véhicule ou un bateau doit être effectuée par une personne ayant des connaissances en matière de distribution électrique et de protection des circuits à courant continu.
