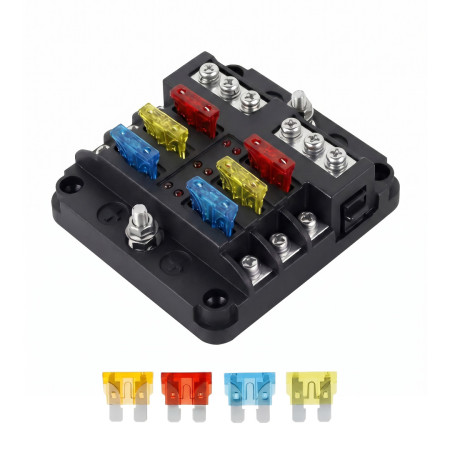

Sikringsblok QR1714 til 6 fladsikringer, 32 V DC

Sikringsblokken QR1714 bruges til distribution og beskyttelse af flere jævnstrømskredsløb i biler, både og andre lavspændingsinstallationer. Den giver plads til op til seks fladsikringer, nem tilslutning af ledninger via skrueterminaler og overvågning af sikringernes status ved hjælp af LED-indikatorer.

Tekniske specifikationer

• Model: QR1714
• Produkttype: sikringsblok til fladsikringer
• Antal sikringspladser: 6
• Nominel spænding: 32 V
• Maks. samlet strøm: 100 A
• Materiale: ABS og metal
• Produktdimensioner: 87,75x85x36,5 mm
• Pakkens dimensioner: 125x94x46 mm
• Bruttovægt: 210 g
• Certificering: CE

Funktioner og egenskaber

• Seks separate pladser til fladsikringer.
• Gennemsigtigt dæksel beskytter sikringsdelen og muliggør visuel inspektion af de monterede sikringer.
• Skrueterminaler til tilslutning af ledninger og strømfordeling.
• Indbyggede LED-indikatorer til signalering af sprunget sikring.
• Mærkater til identifikation af de enkelte beskyttede kredsløb.
• Kliksystem til dækslet med sort udløserknap på siden.
• Monteringshuller i bunden for sikker fastgørelse til underlaget.

Ideel til

• Elektriske installationer i biler med separat beskyttede kredsløb.
• Lavspændingsinstallationer i både og campingvogne.
• Ekstra belysning, hjælpeudstyr og tilbehør i køretøjer.
• Service- og monteringsarbejde ved udvidelse af eksisterende sikringsinstallationer.

Pakkens indhold

• Sikringsblok QR1714 med gennemsigtigt dæksel.
• Sæt med fladsikringer.
• Sæt med mærkater.
• Monteringsskruer.

Hvorfor vælge dette produkt

• Gør det muligt at samle beskyttelsen af flere jævnstrømskredsløb i én monteringsenhed.
• Det gennemsigtige dæksel gør det nemt at kontrollere sikringernes tilstand uden at adskille hele blokken.
• LED-indikatoren hjælper med hurtigt at identificere en sprunget sikring.
• Skruetilslutningen er velegnet til sikker mekanisk fastgørelse af ledninger i fordelingsdelen.
• Pakken indeholder sikringer, mærkater og monteringsskruer.

Installations- og driftsvejledning

• Udfør kun installationen, når strømmen er afbrudt.
• Fastgør sikringsblokken på et solidt og elektrisk sikkert underlag.
• Udstyr hvert beskyttet kredsløb med en sikringsværdi, der passer til den anvendte ledning og det tilsluttede udstyr.
• Efter tilslutning skal du kontrollere, at skrueterminalerne er spændt, og at polariteten er korrekt.
• Produktet er beregnet til lavspændingsjævnstrømsinstallationer, ikke til tilslutning til netspænding.

Sikkerhedsadvarsler

• Forkert tilslutning eller underdimensionerede ledninger medfører risiko for overophedning, kortslutning og beskadigelse af installationen.
• Overskrid ikke de nominelle værdier, der er angivet for produktet og de anvendte sikringer.
• Et beskadiget dæksel, deformerede terminaler eller tegn på overophedning er grund til at tage produktet ud af drift.
• Montering i et køretøj eller en båd skal udføres af en person med kendskab til elektriske installationer og beskyttelse af jævnstrømskredsløb.
