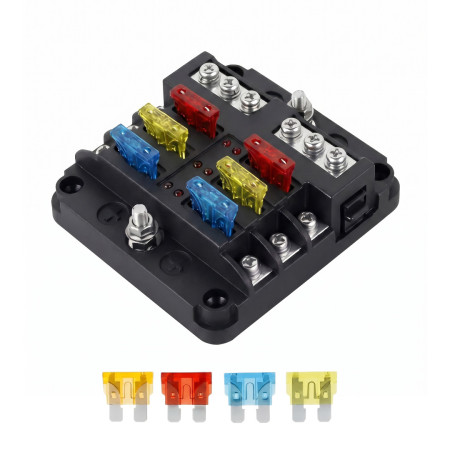

Blok za varovalke QR1714 za 6 nožastih varovalk, 32 V DC

Blok za varovalke QR1714 se uporablja za razdelitev in zaščito več enosmernih električnih tokokrogov v avtomobilskih, navtičnih in drugih nizkonapetostnih električnih napeljavah. Omogoča namestitev do šestih ploščatih nožastih varovalk, pregledno priključitev vodnikov preko vijačnih sponk in preverjanje stanja varovalk s pomočjo indikacijskih LED diod.

Tehnične specifikacije

• Model: QR1714
• Vrsta izdelka: blok za ploščate nožaste varovalke
• Število mest za varovalke: 6
• Nazivna napetost: 32 V
• Nazivni tok: 100 A
• Material: ABS in kovina
• Dimenzije izdelka: 87.75x85x36.5 mm
• Dimenzije paketa: 125x94x46 mm
• Bruto teža paketa: 210 g
• Certifikati: CE

Funkcije in lastnosti

• Šest samostojnih mest za ploščate nožaste varovalke.
• Prozoren pokrov ščiti del z varovalkami in omogoča vizualni nadzor nameščenih varovalk.
• Vijačne sponke za priključitev vodnikov in razdelitev napajanja.
• Vgrajeni LED indikatorji za signalizacijo pregorele varovalke.
• Označevalne nalepke za označevanje posameznih zaščitenih tokokrogov.
• Zaskočni sistem pokrova s stranskim črnim elementom za sprostitev.
• Montažne luknje v podnožju za trdno pritrditev na podlago.

Idealno za

• Avtomobilske električne napeljave s samostojno zaščitenimi tokokrogi.
• Navtične in karavanske nizkonapetostne napeljave.
• Dodatno osvetlitev, pomožne porabnike in opremo v vozilih.
• Servisna in montažna dela pri razširitvi obstoječe napeljave z varovalkami.

Vsebina paketa

• Blok za varovalke QR1714 s prozornim pokrovom.
• Komplet ploščatih nožastih varovalk.
• Komplet označevalnih nalepk.
• Montažni vijaki.

Zakaj izbrati ta izdelek

• Omogoča centralizacijo zaščite več enosmernih tokokrogov v enem montažnem elementu.
• Prozoren pokrov olajša preverjanje stanja varovalk brez demontaže celotnega bloka.
• LED indikacija pomaga hitreje prepoznati pregorelo varovalko.
• Vijačni priključek je primeren za trdno mehansko pritrditev vodnikov v razdelilnem delu.
• Vsebina paketa vključuje varovalke, označevalne nalepke in montažne vijake.

Navodila za namestitev in uporabo

• Namestitev izvajajte samo pri izklopljenem napajanju.
• Blok za varovalke pritrdite na trdno in električno varno podlago.
• Vsak zaščiten tokokrog opremite z varovalko z vrednostjo, ki ustreza uporabljenemu vodniku in priključeni napravi.
• Po priključitvi preverite zategnjenost vijačnih sponk in pravilno polarnost priključitve.
• Izdelek je namenjen za nizkonapetostne enosmerne napeljave, ne za priključitev na omrežno napetost.

Varnostna opozorila

• Nepravilna priključitev ali poddimenzionirani vodniki vodijo do nevarnosti pregrevanja, kratkega stika in poškodbe napeljave.
• Ne presegajte nazivnih vrednosti, navedenih za izdelek in uporabljene varovalke.
• Poškodovan pokrov, deformirane sponke ali sledi pregrevanja so razlog za izločitev iz uporabe.
• Vgradnjo v vozilo ali plovilo mora opraviti oseba, ki pozna električne napeljave in zaščito enosmernih tokokrogov.
