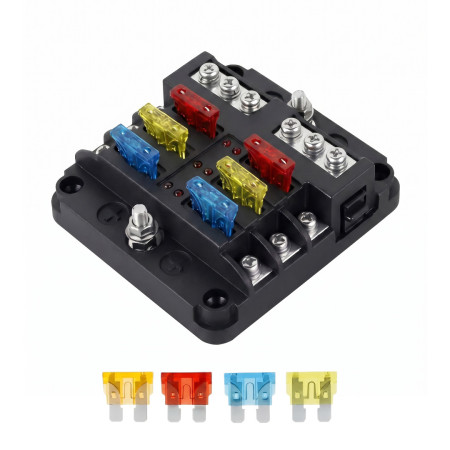

Bloque de fusibles QR1714 para 6 fusibles de cuchilla, 32 V CC

El bloque de fusibles QR1714 se utiliza para la distribución y protección de múltiples circuitos eléctricos de corriente continua en instalaciones de automoción, marinas y otras de bajo voltaje. Permite la instalación de hasta seis fusibles de cuchilla, una conexión clara de los cables mediante terminales de tornillo y el control del estado de los fusibles mediante indicadores LED.

Especificaciones técnicas

• Modelo: QR1714
• Tipo de producto: bloque de fusibles para fusibles de cuchilla
• Número de posiciones de fusibles: 6
• Voltaje nominal: 32 V
• Corriente nominal indicada: 100 A
• Material: ABS y metal
• Dimensiones del producto: 87.75x85x36.5 mm
• Dimensiones del paquete: 125x94x46 mm
• Peso bruto del paquete: 210 g
• Certificación: CE

Funciones y características

• Seis posiciones independientes para fusibles de cuchilla.
• La cubierta transparente protege la sección de fusibles y permite el control visual de los fusibles instalados.
• Terminales de tornillo para la conexión de cables y distribución de energía.
• Indicadores LED integrados para señalizar fusibles fundidos.
• Etiquetas adhesivas para identificar cada uno de los circuitos protegidos.
• Sistema de cubierta a presión con elemento de liberación lateral negro.
• Orificios de montaje en la base para una fijación segura a la superficie.

Ideal para

• Instalaciones eléctricas de automoción con circuitos protegidos de forma independiente.
• Distribución de bajo voltaje en barcos y caravanas.
• Iluminación adicional, electrodomésticos auxiliares y accesorios en vehículos.
• Trabajos de servicio y montaje al ampliar una instalación de fusibles existente.

Contenido del paquete

• Bloque de fusibles QR1714 con cubierta transparente.
• Juego de fusibles de cuchilla.
• Juego de etiquetas de identificación.
• Tornillos de montaje.

Por qué elegir este producto

• Permite centralizar la protección de múltiples circuitos de corriente continua en un solo elemento de montaje.
• La cubierta transparente facilita la comprobación del estado de los fusibles sin desmontar todo el bloque.
• La indicación LED ayuda a identificar más rápidamente un fusible fundido.
• La conexión por tornillo es adecuada para una fijación mecánica firme de los cables en la sección de distribución.
• El paquete incluye fusibles, etiquetas de identificación y tornillos de montaje.

Instrucciones de instalación y funcionamiento

• Realice la instalación únicamente con la fuente de alimentación desconectada.
• Fije el bloque de fusibles a una superficie firme y eléctricamente segura.
• Equipe cada circuito protegido con un fusible de un valor correspondiente al cable utilizado y al dispositivo conectado.
• Después del cableado, compruebe el apriete de los terminales de tornillo y la polaridad correcta de la conexión.
• El producto está diseñado para instalaciones de corriente continua de bajo voltaje, no para conexión a la tensión de red eléctrica.

Advertencias de seguridad

• Un cableado incorrecto o el uso de cables subdimensionados conllevan el riesgo de sobrecalentamiento, cortocircuitos y daños en la instalación.
• No exceda los valores nominales especificados para el producto y los fusibles utilizados.
• Una cubierta dañada, terminales deformados o signos de sobrecalentamiento son motivos para retirar el producto de servicio.
• La instalación en un vehículo o barco debe ser realizada por una persona con conocimientos en cableado eléctrico y protección de circuitos de corriente continua.
