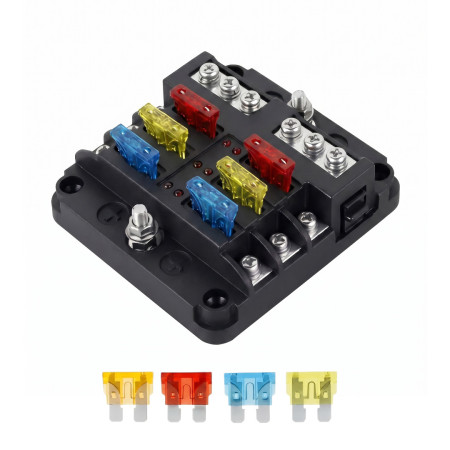

Pojistkový blok QR1714 pro 6 nožových pojistek, 32 V DC

Pojistkový blok QR1714 slouží k rozvodu a jištění více stejnosměrných elektrických okruhů v automobilové, lodní a další nízkonapěťové elektroinstalaci. Umožňuje osazení až šesti plochých nožových pojistek, přehledné připojení vodičů přes šroubové svorky a kontrolu stavu pojistek pomocí indikačních LED.

Technické specifikace

• Model: QR1714
• Typ produktu: pojistkový blok pro ploché nožové pojistky
• Počet pojistkových pozic: 6
• Jmenovité napětí: 32 V
• Uvedený proud pojistek: 100 A
• Materiál: ABS a kov
• Rozměry produktu: 87.75x85x36.5 mm
• Rozměry balení: 125x94x46 mm
• Hrubá hmotnost balení: 210g
• Certifikace: CE

Funkce a vlastnosti

• Šest samostatných pozic pro ploché nožové pojistky.
• Průhledný kryt chrání pojistkovou část a umožňuje vizuální kontrolu osazených pojistek.
• Šroubové svorky pro připojení vodičů a rozvod napájení.
• Vestavěné LED indikátory pro signalizaci přerušené pojistky.
• Popisovací štítky pro označení jednotlivých jištěných okruhů.
• Zacvakávací systém krytu s bočním černým uvolňovacím prvkem.
• Montážní otvory v základně pro pevné uchycení k podkladu.

Ideální pro

• Automobilové elektroinstalace se samostatně jištěnými okruhy.
• Lodní a karavanové nízkonapěťové rozvody.
• Přídavné osvětlení, pomocné spotřebiče a příslušenství ve vozidlech.
• Servisní a montážní práce při rozšíření stávající pojistkové instalace.

Obsah balení

• Pojistkový blok QR1714 s průhledným krytem.
• Sada plochých nožových pojistek.
• Sada popisovacích štítků.
• Montážní šrouby.

Proč zvolit tento produkt

• Umožňuje soustředit jištění více stejnosměrných okruhů do jednoho montážního prvku.
• Průhledný kryt usnadňuje kontrolu stavu pojistek bez demontáže celého bloku.
• LED indikace pomáhá rychleji identifikovat přerušenou pojistku.
• Šroubové připojení je vhodné pro pevné mechanické uchycení vodičů v rozvodné části.
• Součástí balení jsou pojistky, popisovací štítky a montážní šrouby.

Pokyny k instalaci a provozu

• Instalaci provádějte pouze při odpojeném napájení.
• Pojistkový blok upevněte na pevný a elektricky bezpečný podklad.
• Každý jištěný okruh osaďte pojistkou s hodnotou odpovídající použitému vodiči a připojenému zařízení.
• Po zapojení zkontrolujte dotažení šroubových svorek a správnou polaritu připojení.
• Produkt je určen pro nízkonapěťové stejnosměrné instalace, ne pro připojení k síťovému napětí.

Bezpečnostní upozornění

• Nesprávné zapojení nebo poddimenzované vodiče vedou k riziku přehřátí, zkratu a poškození instalace.
• Nepřekračujte jmenovité hodnoty uvedené pro produkt a použité pojistky.
• Poškozený kryt, deformované svorky nebo stopy přehřátí jsou důvodem k vyřazení z provozu.
• Montáž do vozidla nebo lodi musí provést osoba se znalostí elektrických rozvodů a jištění stejnosměrných okruhů.
