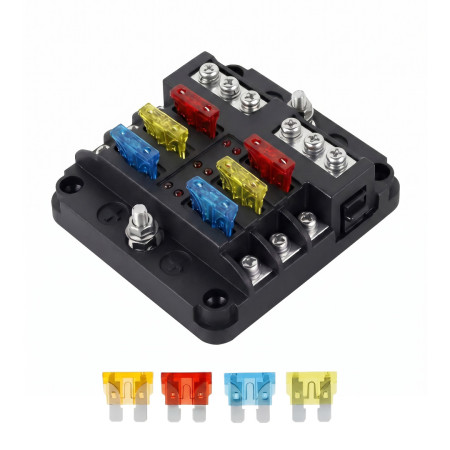

Sulakerasia QR1714 6 lattasulakkeelle, 32 V DC

QR1714-sulakerasiaa käytetään useiden tasavirtapiirien jakamiseen ja suojaamiseen autojen, veneiden ja muiden pienjännitejärjestelmien sähköasennuksissa. Siihen mahtuu jopa kuusi lattasulaketta, ja se tarjoaa selkeän johtojen liitännän ruuviliittimillä sekä sulakkeiden tilan tarkistuksen LED-merkkivalojen avulla.

Tekniset tiedot

• Malli: QR1714
• Tuotetyyppi: sulakerasia lattasulakkeille
• Sulakepaikkojen lukumäärä: 6
• Nimellisjännite: 32 V
• Sulakkeiden nimellisvirta: 100 A
• Materiaali: ABS ja metalli
• Tuotteen mitat: 87,75 x 85 x 36,5 mm
• Pakkauksen mitat: 125 x 94 x 46 mm
• Pakkauksen bruttopaino: 210 g
• Sertifiointi: CE

Ominaisuudet ja toiminnot

• Kuusi erillistä paikkaa lattasulakkeille.
• Läpinäkyvä kansi suojaa sulakeosaa ja mahdollistaa asennettujen sulakkeiden visuaalisen tarkistuksen.
• Ruuviliittimet johtojen kytkemiseen ja virranjakoon.
• Sisäänrakennetut LED-merkkivalot palaneen sulakkeen ilmaisemiseksi.
• Nimikointitarrat yksittäisten suojattujen piirien merkitsemiseen.
• Napsautettava kansijärjestelmä, jossa on musta sivuvapautin.
• Pohjassa olevat asennusreiät tukevaa kiinnitystä varten.

Käyttökohteet

• Autojen sähköjärjestelmät erikseen suojatuilla piireillä.
• Veneiden ja asuntovaunujen pienjänniteverkot.
• Lisävalot, apulaitteet ja ajoneuvojen lisävarusteet.
• Huolto- ja asennustyöt olemassa olevaa sulakejärjestelmää laajennettaessa.

Pakkauksen sisältö

• QR1714-sulakerasia läpinäkyvällä kannella.
• Sarja lattasulakkeita.
• Sarja nimikointitarroja.
• Kiinnitysruuvit.

Miksi valita tämä tuote

• Mahdollistaa useiden tasavirtapiirien suojauksen keskittämisen yhteen asennuskomponenttiin.
• Läpinäkyvä kansi helpottaa sulakkeiden tilan tarkistamista ilman koko rasian purkamista.
• LED-ilmaisin auttaa tunnistamaan palaneen sulakkeen nopeammin.
• Ruuviliitäntä sopii johtojen tukevaan mekaaniseen kiinnitykseen jakokeskuksessa.
• Pakkaus sisältää sulakkeet, nimikointitarrat ja kiinnitysruuvit.

Asennus- ja käyttöohjeet

• Suorita asennus vain, kun virta on katkaistu.
• Kiinnitä sulakerasia tukevalle ja sähköturvalliselle alustalle.
• Varusta jokainen suojattu piiri sulakkeella, jonka arvo vastaa käytettyä johtoa ja kytkettyä laitetta.
• Tarkista kytkennän jälkeen ruuviliittimien kireys ja liitännän oikea napaisuus.
• Tuote on tarkoitettu pienjännitteisiin tasavirta-asennuksiin, ei verkkovirtaan kytkettäväksi.

Turvallisuusvaroitukset

• Väärä kytkentä tai alimitoitetut johdot aiheuttavat ylikuumenemis-, oikosulku- ja asennusvaurioriskin.
• Älä ylitä tuotteelle ja käytetyille sulakkeille ilmoitettuja nimellisarvoja.
• Vaurioitunut kansi, epämuodostuneet liittimet tai ylikuumenemisen merkit ovat syy poistaa laite käytöstä.
• Asennuksen ajoneuvoon tai veneeseen saa suorittaa vain henkilö, jolla on tietämystä sähköverkoista ja tasavirtapiirien suojauksesta.
