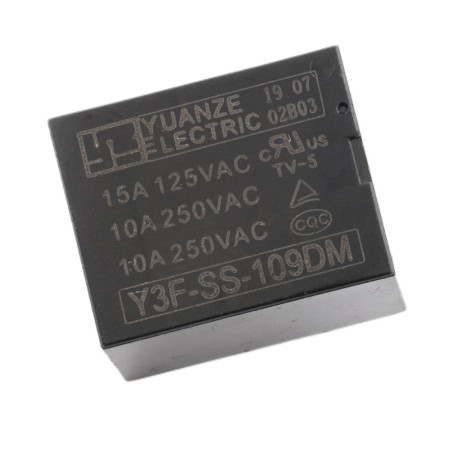

Relais Y3F-SS-109DM 9V DC/250V AC 10A, 4-polig

Das elektromechanische Relais Y3F-SS-109DM ist für das Schalten von Lasten mit einem Niederspannungs-Steuersignal von 9 V DC ausgelegt. Es eignet sich für gängige Anwendungen in Stromversorgungen, Steuergeräten, Automatisierungsanlagen und zum Schalten von Netz- und Gleichstromkreisen unter Beibehaltung der Nennparameter der Kontakte.

Technische Spezifikationen

• Modell: Y3F-SS-109DM
• Typ: elektromechanisches Leistungsrelais, THT
• Anzahl der Pins: 4
• Kontakttyp: 1× Wechsler (SPDT, 1 Form C)
• Spulensteuerspannung: 9 V DC
• Schaltspannung (Kontakte): 250 V AC
• Maximaler Schaltstrom: 10 A
• Spulenwiderstand: 406 Ω
• Abmessungen: 19,6 × 15,4 × 15,5 mm

Funktionen und Merkmale

• Galvanische Trennung des Steuerteils (Spule) vom Schaltteil (Kontakte)
• Geeignet zum Schalten von Wechsel- und Gleichstromlasten innerhalb der Nennparameter der Kontakte
• Durchsteckmontage in Leiterplatten (THT) für eine feste mechanische Befestigung

Packungsinhalt

• 1× Relais Y3F-SS-109DM

Sicherheitshinweis

• Beim Umschalten von 230–250 V Wechselstrom besteht die Gefahr eines Stromschlags; Installation und Anschluss dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
• Beachten Sie die Isolationsabstände auf der Leiterplatte und verwenden Sie je nach geschalteter Last geeignete Schutz- und Abschirmungsmaßnahmen.
• Die Nennspannung und der Nennstrom der Kontakte dürfen nicht überschritten werden; für induktive Lasten ist eine geeignete Entstörschaltung erforderlich.
