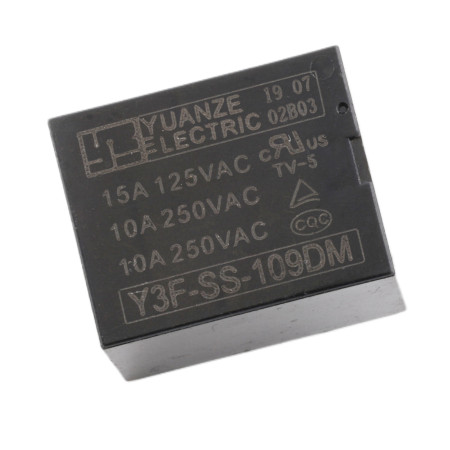

Relé Y3F-SS-109DM 9V DC/250V AC 10A, 4-pin

Elektromechanické relé Y3F-SS-109DM je určené na spínanie záťaží pomocou nízkonapäťového riadiaceho signálu 9 V DC. Vhodné je pre bežné aplikácie v napájacích zdrojoch, riadiacich jednotkách, automatizácii a spínaní sieťových aj DC okruhov pri dodržaní menovitých parametrov kontaktov.

Technické špecifikácie

• Model: Y3F-SS-109DM
• Typ: elektromechanické výkonové relé, THT
• Počet pinov: 4
• Typ kontaktu: 1× prepínací (SPDT, 1 Form C)
• Ovládacie napätie cievky: 9 V DC
• Spínacie napätie (kontakty): 250 V AC
• Max. spínací prúd: 10 A
• Odpor cievky: 406 Ω
• Rozmery: 19.6 × 15.4 × 15.5 mm

Funkcie a vlastnosti

• Galvanické oddelenie riadiacej časti (cievka) od spínanej časti (kontakty)
• Vhodné pre spínanie AC aj DC záťaží v rámci menovitých parametrov kontaktov
• Priechodná montáž do DPS (THT) pre pevné mechanické uchytenie

Obsah balenia

• 1× relé Y3F-SS-109DM

Bezpečnostné upozornenie

• Pri spínaní napätia 230–250 V AC hrozí nebezpečenstvo úrazu elektrickým prúdom; montáž a zapojenie vykonávajte iba pri odpojenom napájaní.
• Dodržujte izolačné vzdialenosti na DPS a použite vhodné istenie a krytovanie podľa spínanej záťaže.
• Neprekračujte menovité hodnoty napätia a prúdu kontaktov; pri indukčných záťažiach použite vhodné odrušenie.
