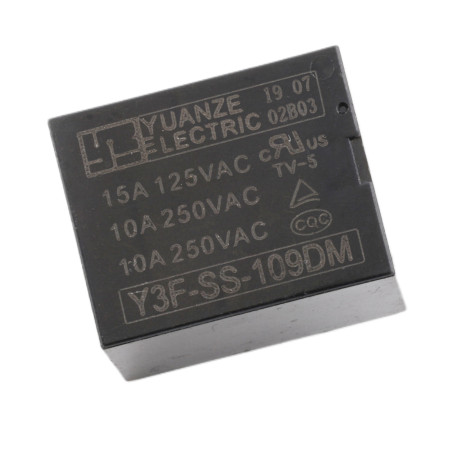

Y3F-SS-109DM relé 9V DC/250V AC 10A, 4 tűs

Az Y3F-SS-109DM elektromechanikus relé terhelések kapcsolására szolgál 9 V DC alacsony feszültségű vezérlőjel segítségével. Alkalmas tápegységekben, vezérlőegységekben, automatizálásban, valamint hálózati és DC áramkörök kapcsolásában való általános alkalmazásokhoz, miközben megőrzi az érintkezők névleges paramétereit.

Műszaki adatok

• Modell: Y3F-SS-109DM
• Típus: elektromechanikus teljesítményrelé, THT
• Csapok száma: 4
• Érintkező típusa: 1× váltóérintkező (SPDT, 1 C forma)
• Tekercsvezérlő feszültség: 9 V DC
• Kapcsolási feszültség (érintkezők): 250 V AC
• Max. kapcsolási áram: 10 A
• Tekercs ellenállása: 406 Ω
• Méretek: 19,6 × 15,4 × 15,5 mm

Funkciók és jellemzők

• A vezérlő rész (tekercs) galvanikus leválasztása a kapcsoló résztől (érintkezők)
• Alkalmas AC és DC terhelések kapcsolására az érintkezők névleges paraméterein belül
• Átmenőfuratos rögzítés NYÁK-ba (THT) a szilárd mechanikai rögzítéshez

A csomag tartalma

• 1× Y3F-SS-109DM relé

Biztonsági figyelmeztetés

• 230–250 V AC feszültség átkapcsolása esetén áramütés veszélye áll fenn; a telepítést és a csatlakoztatást csak lekapcsolt tápellátás mellett végezze.
• Tartsa be a NYÁK-on található szigetelési távolságokat, és a kapcsolt terhelésnek megfelelően használjon megfelelő védelmet és árnyékolást.
• Ne lépje túl az érintkezők névleges feszültségét és áramát; induktív terhelések esetén használjon megfelelő zavarszűrőt.
