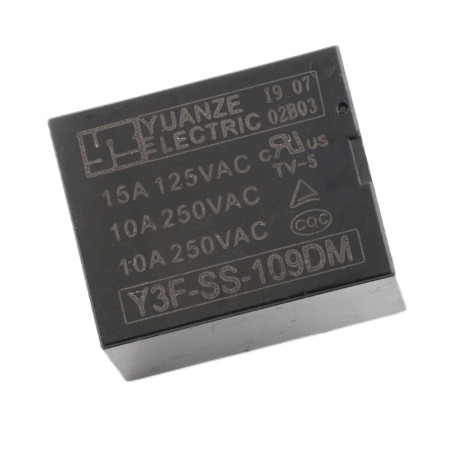

Relej Y3F-SS-109DM 9V DC/250V AC 10A, 4-pinski

Elektromehanički relej Y3F-SS-109DM dizajniran je za prebacivanje opterećenja pomoću niskonaponskog upravljačkog signala od 9 V DC. Prikladan je za uobičajene primjene u napajanjima, upravljačkim jedinicama, automatizaciji i prebacivanju glavnih i istosmjernih krugova uz održavanje nominalnih parametara kontakata.

Tehničke specifikacije

• Model: Y3F-SS-109DM
• Tip: elektromehanički relej snage, THT
• Broj pinova: 4
• Vrsta kontakta: 1× preklopni (SPDT, 1 oblik C)
• Napon upravljanja zavojnicom: 9 V DC
• Preklopni napon (kontakti): 250 V AC
• Maks. struja preklapanja: 10 A
• Otpor zavojnice: 406 Ω
• Dimenzije: 19,6 × 15,4 × 15,5 mm

Funkcije i značajke

• Galvanska izolacija upravljačkog dijela (zavojnice) od sklopnog dijela (kontakta)
• Pogodno za prebacivanje AC i DC opterećenja unutar nominalnih parametara kontakata
• Montaža kroz rupu u PCB (THT) za čvrsto mehaničko pričvršćivanje

Sadržaj paketa

• 1× relej Y3F-SS-109DM

Sigurnosna obavijest

• Prilikom prebacivanja na 230–250 V AC postoji opasnost od strujnog udara; instalaciju i spajanje provodite samo kada je napajanje isključeno.
• Pridržavajte se izolacijskih razmaka na tiskanoj pločici i koristite odgovarajuću zaštitu i oklop prema preklopljenom opterećenju.
• Ne prekoračujte nazivni napon i struju kontakata; koristite odgovarajuće supresivno osiguranje za induktivna opterećenja.
