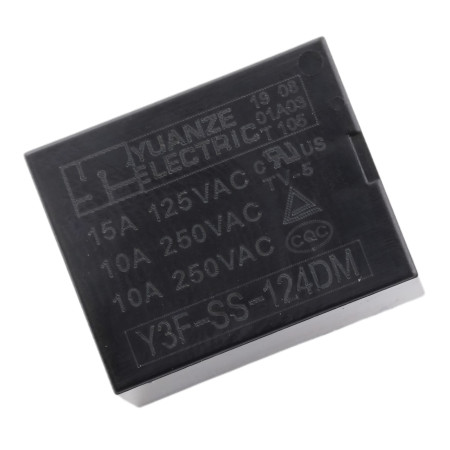

Relej Y3F-SS-124DM 24V DC/250V AC 10A, 4-pinski

Y3F-SS-124DM je kompaktni relej snage za montažu na PCB, dizajniran za prebacivanje opterećenja u energetskim i upravljačkim krugovima. Zahvaljujući zavojnici od 24 V DC i NO kontaktu, prikladan je za galvansku izolaciju upravljačkog dijela od preklopljenog dijela te za prebacivanje mrežnih i niskonaponskih opterećenja unutar nazivnih parametara.

Tehničke specifikacije

• Model: Y3F-SS-124DM
• Dizajn: Relej za montažu na PCB, 4-pinski
• Vrsta kontakta: SPST-NO (1× normalno otvoren, NO)
• Napon upravljanja zavojnicom: 24 V DC
• Potrošnja zavojnice: 0,36 W
• Otpor zavojnice: 1600 Ω
• Preklopni napon: do 250 V AC
• Maks. struja preklapanja: 10 A
• Otpor izolacije: ≥ 100 MΩ (tipično pri 500 V DC)
• Radna temperatura: -40°C do +85°C
• Dimenzije: 19,6 × 15,4 × 15,5 mm

Funkcije i značajke

• Galvanska izolacija između zavojnice i kontakta za sigurno upravljanje dijelom za napajanje
• Kompaktne dimenzije pogodne za gustu ugradnju PCB-a
• Jednostavno prebacivanje opterećenja pomoću NO kontakta (zatvara se nakon što se napon primijeni na zavojnicu)
• Pogodno za prebacivanje otpornih opterećenja unutar nazivnih parametara

Sadržaj paketa

• 1× relej Y3F-SS-124DM

Sigurnosna obavijest

• Prilikom prebacivanja na 230–250 V AC postoji opasnost od strujnog udara; instalaciju i spajanje provodite samo kada je napajanje isključeno.
• Obratite pozornost na izolacijske udaljenosti na tiskanoj pločici i projektirajte odgovarajuće širine vodljivih putova za preklopljenu struju.
• Za induktivna opterećenja (motori, zavojnice, transformatori) koristite odgovarajuće zaštitne elemente (npr. RC element, varistor, prigušivač) kako biste ograničili prenapon i izgaranje kontakata.
• Ne prekoračujte nazivni napon i struju kontakata; pri višim temperaturama i kod induktivnih opterećenja potrebno je razmotriti smanjenje nosivosti.
