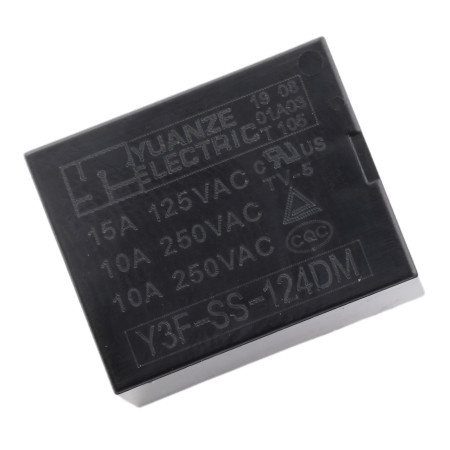

Relä Y3F-SS-124DM 24V DC/250V AC 10A, 4-polig

Y3F-SS-124DM är ett kompakt effektrelä för kretskortsmontering, avsett för att koppla laster i kraft- och styrkretsar. Tack vare 24 V DC-spolen och slutande kontakt är det lämpligt för galvanisk isolering av styrdelen från den kopplade delen och för att koppla nät- och lågspänningslaster inom de nominella parametrarna.

Tekniska specifikationer

• Modell: Y3F-SS-124DM
• Utförande: Kretskortsmonterat relä, 4-poligt
• Kontakttyp: SPST-NO (1× normalt öppen, NO)
• Spolens styrspänning: 24 V DC
• Spolförbrukning: 0,36 W
• Spolmotstånd: 1600 Ω
• Kopplingsspänning: upp till 250 V AC
• Max. brytström: 10 A
• Isolationsresistans: ≥ 100 MΩ (typiskt vid 500 V DC)
• Driftstemperatur: -40°C till +85°C
• Mått: 19,6 × 15,4 × 15,5 mm

Funktioner och egenskaper

• Galvanisk isolering mellan spole och kontakt för säker styrning av effektdelen
• Kompakta mått lämpliga för tät kretskortsinstallation
• Enkel lastomkoppling med NO-kontakt (sluts efter att spänning applicerats på spolen)
• Lämplig för koppling av resistiva belastningar inom nominella parametrar

Paketinnehåll

• 1× relä Y3F-SS-124DM

Säkerhetsmeddelande

• Det finns risk för elektriska stötar vid omkoppling av 230–250 V AC; utför endast installation och anslutning när strömförsörjningen är frånkopplad.
• Observera isolationsavstånden på kretskortet och utforma lämpliga bredder på de ledande banorna för den kopplade strömmen.
• För induktiva laster (motorer, spolar, transformatorer), använd lämpliga skyddselement (t.ex. RC-element, varistor, snubber) för att begränsa överspänning och kontaktutbränning.
• Överskrid inte kontakternas märkspänning och märkström; vid högre temperaturer och med induktiva belastningar är det nödvändigt att överväga att minska lastkapaciteten.
