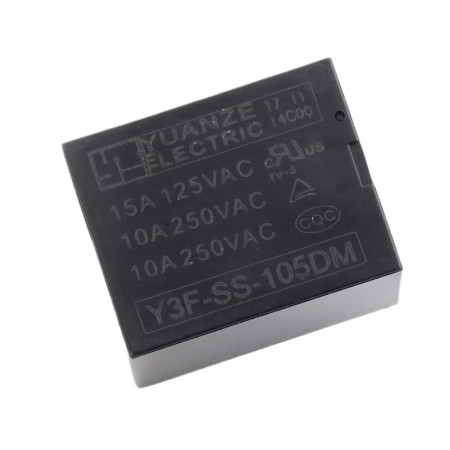

Relä Y3F-SS-105DM 5V DC/250V AC 10A, 4-polig

Det elektromekaniska reläet Y3F-SS-105DM är konstruerat för att koppla laster med en lågspänningsstyrsignal på 5 V DC. Det är lämpligt för enkla kopplingskretsar, automation och kraftförsörjning där det är nödvändigt att galvaniskt separera styrdelen från den kopplade kretsen.

Tekniska specifikationer

• Modell: Y3F-SS-105DM
• Typ: elektromekaniskt relä
• Antal stift: 4
• Spolens styrspänning: 5 V DC
• Spolmotstånd: 70 Ω
• Spolens strömförbrukning: 0,36 W
• Max. kopplingsspänning: 250 V AC
• Max. brytström: 10 A
• Mått: 19,6 x 15,4 x 15,5 mm

Funktioner och egenskaper

• Kopplar laster upp till 250 V AC vid strömmar upp till 10 A
• 5V DC-spolstyrning för användning med vanliga logik- och styrkretsar
• Elektromekanisk design med galvanisk isolering mellan spole och kontakter
• Kompakta mått lämpliga för installation i utrustning med begränsat utrymme

Paketinnehåll

• Relä Y3F-SS-105DM 5V DC/250V AC 10A, 4-polig

Säkerhetsmeddelande

• Det finns risk för elektriska stötar vid omkoppling av nätspänning 230–250 V AC. Montering och anslutning får endast utföras när strömförsörjningen är frånkopplad.
• Bibehåll tillräckliga isolationsavstånd och använd kablar och terminaler som är klassade för lämplig spänning och ström.
• Överskrid inte maximal kopplingsspänning och -ström; för induktiva belastningar, överväg att använda lämpliga skyddselement.
