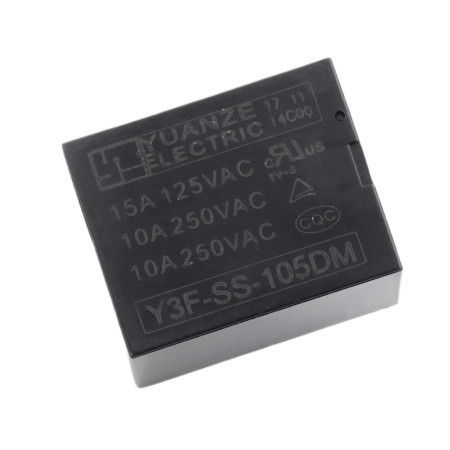

Relej Y3F-SS-105DM 5V DC/250V AC 10A, 4-pinski

Elektromehanički relej Y3F-SS-105DM namijenjen je za prebacivanje opterećenja pomoću niskonaponskog upravljačkog signala od 5 V DC. Pogodan je za jednostavne sklopne krugove, automatizaciju i grane napajanja gdje je potrebno galvanski odvojiti upravljački dio od preklopljenog kruga.

Tehničke specifikacije

• Model: Y3F-SS-105DM
• Vrsta: elektromehanički relej
• Broj pinova: 4
• Napon upravljanja zavojnicom: 5 V DC
• Otpor zavojnice: 70 Ω
• Potrošnja energije zavojnice: 0,36 W
• Maks. napon preklapanja: 250 V AC
• Maks. struja preklapanja: 10 A
• Dimenzije: 19,6 x 15,4 x 15,5 mm

Funkcije i značajke

• Preklapanje opterećenja do 250 V AC pri strujama do 10 A
• 5V DC upravljanje zavojnicom za korištenje s uobičajenim logičkim i upravljačkim krugovima
• Elektromehanička izvedba s galvanskom izolacijom između zavojnice i kontakata
• Kompaktne dimenzije pogodne za ugradnju u opremu s ograničenim prostorom

Sadržaj paketa

• Relej Y3F-SS-105DM 5V DC/250V AC 10A, 4-pinski

Sigurnosna obavijest

• Postoji opasnost od strujnog udara prilikom prebacivanja mrežnog napona 230–250 V AC. Montažu i spajanje izvodite samo kada je napajanje isključeno.
• Održavajte dovoljne izolacijske udaljenosti i koristite žice i terminale predviđene za odgovarajući napon i struju.
• Ne prekoračujte maksimalni napon i struju preklapanja; za induktivna opterećenja razmislite o korištenju odgovarajućih zaštitnih elemenata.
