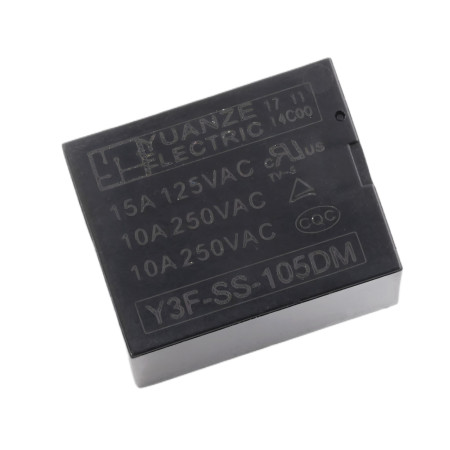

Relé Y3F-SS-105DM 5 V CC/250 V CA 10 A, 4 pines

El relé electromecánico Y3F-SS-105DM está diseñado para conmutar cargas mediante una señal de control de baja tensión de 5 V CC. Es adecuado para circuitos de conmutación sencillos, ramales de automatización y alimentación donde es necesario separar galvánicamente el componente de control del circuito conmutado.

Especificaciones técnicas

• Modelo: Y3F-SS-105DM
• Tipo: relé electromecánico
• Número de pines: 4
• Voltaje de control de la bobina: 5 V CC
• Resistencia de la bobina: 70 Ω
• Consumo de energía de la bobina: 0,36 W
• Tensión máxima de conmutación: 250 V CA
• Corriente de conmutación máxima: 10 A
• Dimensiones: 19,6 x 15,4 x 15,5 mm

Funciones y características

• Conmutación de cargas de hasta 250 V CA con corrientes de hasta 10 A
• Control de bobina de 5 V CC para uso con circuitos de control y lógica comunes
• Diseño electromecánico con aislamiento galvánico entre bobina y contactos.
• Dimensiones compactas adecuadas para instalación en equipos con espacio limitado.

Contenido del paquete

• Relé Y3F-SS-105DM 5 V CC/250 V CA 10 A, 4 pines

Aviso de seguridad

• Existe riesgo de descarga eléctrica al cambiar la tensión de red de 230 a 250 V CA. Realice el montaje y la conexión únicamente con la fuente de alimentación desconectada.
• Mantenga distancias de aislamiento suficientes y utilice cables y terminales adecuados para el voltaje y la corriente adecuados.
• No exceda el voltaje y corriente de conmutación máximos; para cargas inductivas, considere utilizar elementos de protección apropiados.
