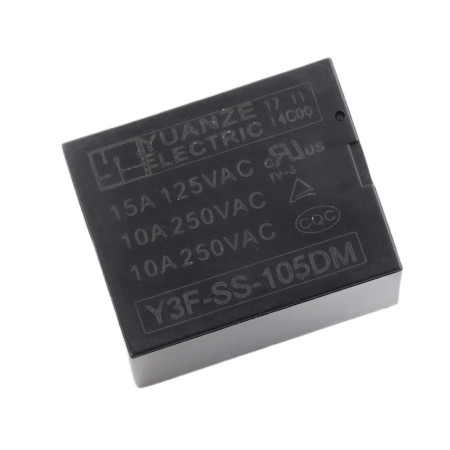

Y3F-SS-105DM relé 5V DC/250V AC 10A, 4 tűs

Az Y3F-SS-105DM elektromechanikus relé terhelések kapcsolására szolgál 5 V DC alacsony feszültségű vezérlőjel segítségével. Alkalmas egyszerű kapcsoló áramkörökhöz, automatizálási és tápegység-ágakhoz, ahol galvanikusan le kell választani a vezérlő részt a kapcsolt áramkörről.

Műszaki adatok

• Modell: Y3F-SS-105DM
• Típus: elektromechanikus relé
• Csapok száma: 4
• Tekercsvezérlő feszültség: 5 V DC
• Tekercs ellenállása: 70 Ω
• Tekercs energiafogyasztása: 0,36 W
• Max. kapcsolási feszültség: 250 V AC
• Max. kapcsolási áram: 10 A
• Méretek: 19,6 x 15,4 x 15,5 mm

Funkciók és jellemzők

• Akár 250 V AC terhelések kapcsolása akár 10 A áramerősséggel
• 5 V DC tekercsvezérlés általános logikai és vezérlő áramkörökhöz
• Elektromechanikus kialakítás galvanikus leválasztással a tekercs és az érintkezők között
• Kompakt méretek, amelyek alkalmasak korlátozott helyigényű berendezésekbe való beépítésre

A csomag tartalma

• Y3F-SS-105DM relé 5V DC/250V AC 10A, 4 tűs

Biztonsági figyelmeztetés

• 230–250 V AC hálózati feszültség átkapcsolása esetén áramütés veszélye áll fenn. Az összeszerelést és a csatlakoztatást csak lekapcsolt tápellátás mellett végezze.
• Tartson megfelelő szigetelési távolságot, és használjon a megfelelő feszültségre és áramerősségre méretezett vezetékeket és csatlakozókat.
• Ne lépje túl a maximális kapcsolási feszültséget és áramot; induktív terhelések esetén fontolja meg megfelelő védőelemek használatát.
