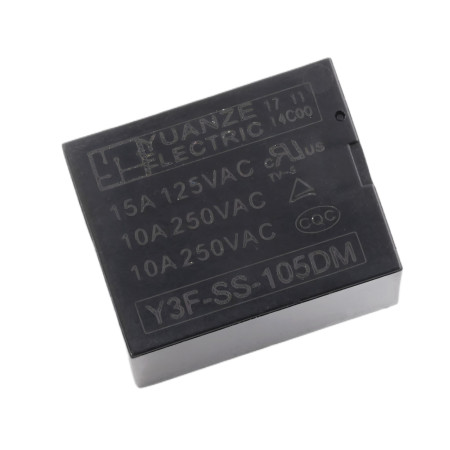

Przekaźnik Y3F-SS-105DM 5 V DC/250 V AC 10 A, 4-pinowy

Przekaźnik elektromechaniczny Y3F-SS-105DM przeznaczony jest do przełączania obciążeń za pomocą niskonapięciowego sygnału sterującego 5 V DC. Nadaje się do prostych układów łączeniowych, automatyki i zasilania, gdzie wymagane jest galwaniczne oddzielenie części sterującej od obwodu przełączanego.

Dane techniczne

• Model: Y3F-SS-105DM
• Typ: przekaźnik elektromechaniczny
• Liczba pinów: 4
• Napięcie sterujące cewki: 5 V DC
• Rezystancja cewki: 70 Ω
• Pobór mocy cewki: 0,36 W
• Maksymalne napięcie przełączania: 250 V AC
• Maksymalny prąd przełączania: 10 A
• Wymiary: 19,6 x 15,4 x 15,5 mm

Funkcje i cechy

• Przełączanie obciążeń do 250 V AC przy prądach do 10 A
• Sterowanie cewką 5 V DC do stosowania ze wspólną logiką i obwodami sterującymi
• Konstrukcja elektromechaniczna z izolacją galwaniczną pomiędzy cewką a stykami
• Kompaktowe wymiary umożliwiające montaż w urządzeniach o ograniczonej przestrzeni

Zawartość opakowania

• Przekaźnik Y3F-SS-105DM 5 V DC/250 V AC 10 A, 4-pinowy

Informacja o bezpieczeństwie

• Istnieje ryzyko porażenia prądem elektrycznym podczas przełączania napięcia sieciowego 230–250 V AC. Montaż i podłączanie należy wykonywać wyłącznie przy odłączonym zasilaniu.
• Należy zachować odpowiednie odstępy izolacyjne oraz używać przewodów i zacisków o odpowiednim napięciu i natężeniu prądu.
• Nie należy przekraczać maksymalnego napięcia i prądu przełączania; w przypadku obciążeń indukcyjnych należy rozważyć zastosowanie odpowiednich elementów ochronnych.
