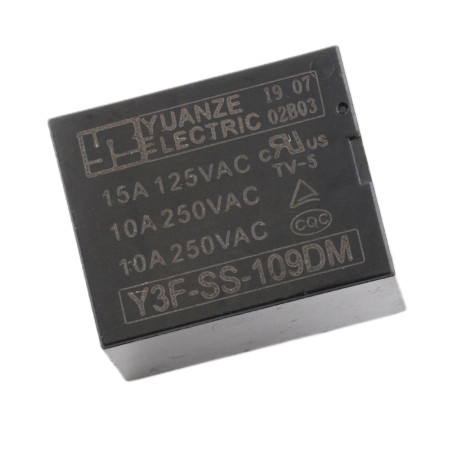

Przekaźnik Y3F-SS-109DM 9 V DC/250 V AC 10 A, 4-pinowy

Przekaźnik elektromechaniczny Y3F-SS-109DM przeznaczony jest do przełączania obciążeń za pomocą niskonapięciowego sygnału sterującego 9 V DC. Nadaje się do typowych zastosowań w zasilaczach, układach sterowania, automatyce oraz przełączaniu obwodów sieciowych i prądu stałego, zachowując znamionowe parametry styków.

Dane techniczne

• Model: Y3F-SS-109DM
• Typ: przekaźnik elektromechaniczny mocy, THT
• Liczba pinów: 4
• Typ styku: 1× przełączny (SPDT, 1 Form C)
• Napięcie sterujące cewki: 9 V DC
• Napięcie przełączania (styki): 250 V AC
• Maksymalny prąd przełączania: 10 A
• Rezystancja cewki: 406 Ω
• Wymiary: 19,6 × 15,4 × 15,5 mm

Funkcje i cechy

• Izolacja galwaniczna części sterującej (cewki) od części przełączającej (styków)
• Nadaje się do przełączania obciążeń prądu przemiennego i stałego w zakresie znamionowych parametrów styków
• Montaż przewlekany do płytki PCB (THT) w celu zapewnienia solidnego mocowania mechanicznego

Zawartość opakowania

• 1× przekaźnik Y3F-SS-109DM

Informacja o bezpieczeństwie

• Podczas przełączania napięcia 230–250 V prądu przemiennego istnieje ryzyko porażenia prądem elektrycznym. Instalację i podłączanie należy przeprowadzać wyłącznie przy odłączonym zasilaniu.
• Należy zachować odstępy izolacyjne na płytce PCB i zastosować odpowiednią ochronę i ekranowanie zgodnie z przełączanym obciążeniem.
• Nie przekraczać znamionowego napięcia i prądu styków; stosować odpowiednie tłumiki dla obciążeń indukcyjnych.
