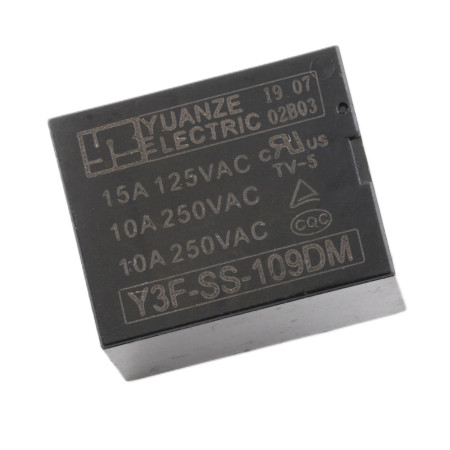

Relæ Y3F-SS-109DM 9V DC/250V AC 10A, 4-benet

Det elektromekaniske relæ Y3F-SS-109DM er designet til at skifte belastninger ved hjælp af et lavspændingsstyresignal på 9 V DC. Det er egnet til almindelige anvendelser i strømforsyninger, styreenheder, automatisering og kobling af net- og DC-kredsløb, samtidig med at kontakternes nominelle parametre opretholdes.

Tekniske specifikationer

• Model: Y3F-SS-109DM
• Type: elektromekanisk effektrelæ, THT
• Antal stifter: 4
• Kontakttype: 1× skiftekontakt (SPDT, 1 Form C)
• Spolestyringsspænding: 9 V DC
• Skiftespænding (kontakter): 250 V AC
• Maks. koblingsstrøm: 10 A
• Spolemodstand: 406 Ω
• Dimensioner: 19,6 × 15,4 × 15,5 mm

Funktioner og egenskaber

• Galvanisk adskillelse af styredelen (spolen) fra omskifterdelen (kontakterne)
• Velegnet til at skifte både AC- og DC-belastninger inden for kontakternes nominelle parametre
• Gennemgående hulmontering i printkort (THT) til solid mekanisk fastgørelse

Pakkens indhold

• 1× relæ Y3F-SS-109DM

Sikkerhedsmeddelelse

• Der er risiko for elektrisk stød ved omkobling af 230-250 V AC; udfør kun installation og tilslutning, når strømforsyningen er afbrudt.
• Overhold isolationsafstandene på printkortet, og brug passende beskyttelse og afskærmning i henhold til den koblede belastning.
• Overskrid ikke kontakternes nominelle spænding og strøm; brug passende undertrykkelse til induktive belastninger.
