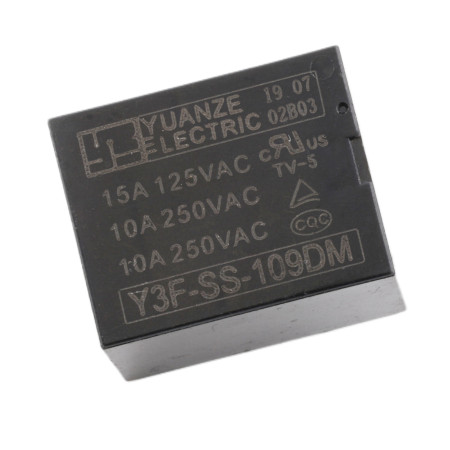

Relä Y3F-SS-109DM 9V DC/250V AC 10A, 4-polig

Det elektromekaniska reläet Y3F-SS-109DM är konstruerat för att koppla laster med en lågspänningsstyrsignal på 9 V DC. Det är lämpligt för vanliga tillämpningar inom strömförsörjning, styrenheter, automation och koppling av nät- och likströmskretsar samtidigt som kontakternas nominella parametrar bibehålls.

Tekniska specifikationer

• Modell: Y3F-SS-109DM
• Typ: elektromekaniskt effektrelä, THT
• Antal stift: 4
• Kontakttyp: 1× växlande (SPDT, 1 Form C)
• Spolens styrspänning: 9 V DC
• Kopplingsspänning (kontakter): 250 V AC
• Max. brytström: 10 A
• Spolmotstånd: 406 Ω
• Mått: 19,6 × 15,4 × 15,5 mm

Funktioner och egenskaper

• Galvanisk isolering av styrdelen (spolen) från brytardelen (kontakterna)
• Lämplig för att koppla både AC- och DC-belastningar inom kontakternas nominella parametrar
• Genomgående hålmontering i kretskort (THT) för solid mekanisk infästning

Paketinnehåll

• 1× relä Y3F-SS-109DM

Säkerhetsmeddelande

• Det finns risk för elektriska stötar vid omkoppling av 230–250 V AC; utför endast installation och anslutning när strömförsörjningen är frånkopplad.
• Observera isolationsavstånden på kretskortet och använd lämpligt skydd och avskärmning i enlighet med den kopplade belastningen.
• Överskrid inte kontakternas märkspänning och märkström; använd lämplig avstörning för induktiva belastningar.
