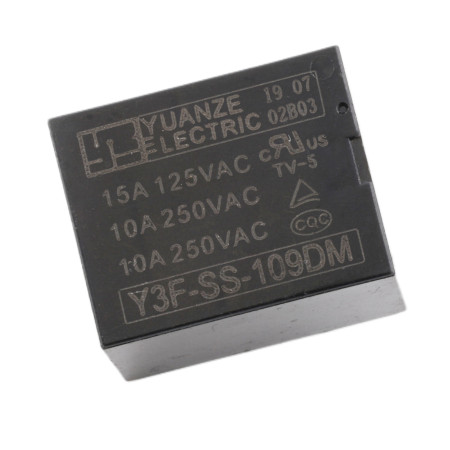

Releu Y3F-SS-109DM 9V CC/250V CA 10A, 4 pini

Releul electromecanic Y3F-SS-109DM este conceput pentru comutarea sarcinilor utilizând un semnal de control de joasă tensiune de 9 V CC. Este potrivit pentru aplicații comune în surse de alimentare, unități de control, automatizări și comutarea rețelelor electrice și a circuitelor de curent continuu, menținând în același timp parametrii nominali ai contactelor.

Specificații tehnice

• Model: Y3F-SS-109DM
• Tip: releu de putere electromecanic, THT
• Număr de pini: 4
• Tip contact: 1× comutator (SPDT, 1 Formă C)
• Tensiune de control a bobinei: 9 V CC
• Tensiune de comutare (contacte): 250 V AC
• Curent maxim de comutare: 10 A
• Rezistența bobinei: 406 Ω
• Dimensiuni: 19,6 × 15,4 × 15,5 mm

Funcții și caracteristici

• Izolarea galvanică a părții de control (bobină) de partea de comutare (contacte)
• Potrivit pentru comutarea atât a sarcinilor AC, cât și a celor DC în cadrul parametrilor nominali ai contactelor
• Montare prin orificiu străpuns în PCB (THT) pentru o fixare mecanică solidă

Conținutul pachetului

• 1× releu Y3F-SS-109DM

Notificare de siguranță

• Există risc de electrocutare la comutarea tensiunii de 230–250 V CA; efectuați instalarea și conectarea numai atunci când alimentarea cu energie electrică este deconectată.
• Respectați distanțele de izolație de pe PCB și utilizați protecția și ecranarea adecvate în funcție de sarcina comutată.
• Nu depășiți tensiunea și curentul nominal al contactelor; utilizați un dispozitiv de amortizare adecvat pentru sarcinile inductive.
