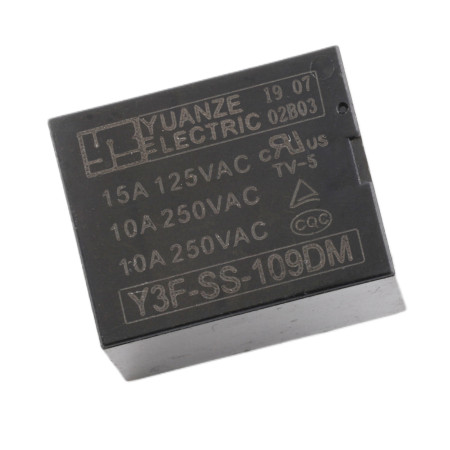

Rele Y3F-SS-109DM 9V DC/250V AC 10A, 4-napainen

Sähkömekaaninen rele Y3F-SS-109DM on suunniteltu kuormien kytkemiseen 9 V DC:n matalajännitteisellä ohjaussignaalilla. Se sopii yleisiin sovelluksiin virtalähteissä, ohjausyksiköissä, automaatiossa sekä verkko- ja tasavirtapiirien kytkemisessä säilyttäen koskettimien nimellisparametrit.

Tekniset tiedot

• Malli: Y3F-SS-109DM
• Tyyppi: sähkömekaaninen tehorele, THT
• Nastojen lukumäärä: 4
• Koskettimen tyyppi: 1 × vaihtokosketin (SPDT, 1 C-tyyppi)
• Käämin ohjausjännite: 9 V DC
• Kytkentäjännite (koskettimet): 250 V AC
• Suurin kytkentävirta: 10 A
• Käämin resistanssi: 406 Ω
• Mitat: 19,6 × 15,4 × 15,5 mm

Toiminnot ja ominaisuudet

• Ohjausosan (käämin) galvaaninen eristys kytkentäosasta (koskettimista)
• Sopii sekä AC- että DC-kuormien kytkemiseen koskettimien nimellisparametrien puitteissa
• Läpireikäasennus piirilevyyn (THT) kiinteää mekaanista kiinnitystä varten

Pakkauksen sisältö

• 1 × rele Y3F-SS-109DM

Turvallisuushuomautus

• 230–250 V AC:n kytkennässä on sähköiskun vaara; suorita asennus ja kytkentä vain, kun virransyöttö on irrotettu.
• Noudata piirilevyn eristysvälejä ja käytä asianmukaista suojausta ja suojavaippaa kytkettävän kuorman mukaan.
• Älä ylitä koskettimien nimellisjännitettä ja -virtaa; käytä induktiivisten kuormien vaimennusta.
