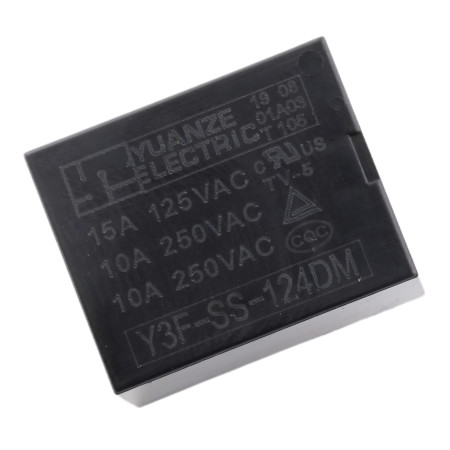

Rele Y3F-SS-124DM 24V DC/250V AC 10A, 4-napainen

Y3F-SS-124DM on kompakti piirilevylle asennettava tehorele, joka on suunniteltu kuormien kytkemiseen teho- ja ohjauspiireissä. 24 V DC -kelan ja sulkeutuvan koskettimen ansiosta se soveltuu ohjausosan galvaaniseen erottamiseen kytkettävästä osasta sekä verkko- ja pienjännitekuormien kytkemiseen nimellisarvojen rajoissa.

Tekniset tiedot

• Malli: Y3F-SS-124DM
• Rakenne: Piirilevylle kiinnitettävä rele, 4-napainen
• Koskettimen tyyppi: SPST-NO (1× normaalisti auki, NO)
• Käämin ohjausjännite: 24 V DC
• Kelan kulutus: 0,36 W
• Käämin resistanssi: 1600 Ω
• Kytkentäjännite: jopa 250 V AC
• Suurin kytkentävirta: 10 A
• Eristysresistanssi: ≥ 100 MΩ (tyypillisesti 500 V DC:llä)
• Käyttölämpötila: -40 °C - +85 °C
• Mitat: 19,6 × 15,4 × 15,5 mm

Toiminnot ja ominaisuudet

• Galvaaninen erotus kelan ja koskettimen välillä teho-osan turvalliseen ohjaukseen
• Kompaktit mitat sopivat tiheään piirilevyasennukseen
• Yksinkertainen kuorman kytkentä NO-koskettimella (sulkeutuu, kun kelaan kytketään jännite)
• Soveltuu resistiivisten kuormien kytkemiseen nimellisparametrien puitteissa

Pakkauksen sisältö

• 1 × rele Y3F-SS-124DM

Turvallisuushuomautus

• 230–250 V AC:n kytkennässä on sähköiskun vaara; suorita asennus ja kytkentä vain, kun virransyöttö on irrotettu.
• Noudata piirilevyn eristysvälejä ja suunnittele johtavien reittien sopivat leveydet kytkentävirralle.
• Induktiivisten kuormien (moottorit, kelat, muuntajat) kanssa on käytettävä sopivia suojaelementtejä (esim. RC-elementti, varistori, suojakytkin) ylijännitteen ja koskettimen palamisen rajoittamiseksi.
• Älä ylitä koskettimien nimellisjännitettä ja -virtaa; korkeammissa lämpötiloissa ja induktiivisten kuormien yhteydessä on harkittava kuormituskapasiteetin pienentämistä.
