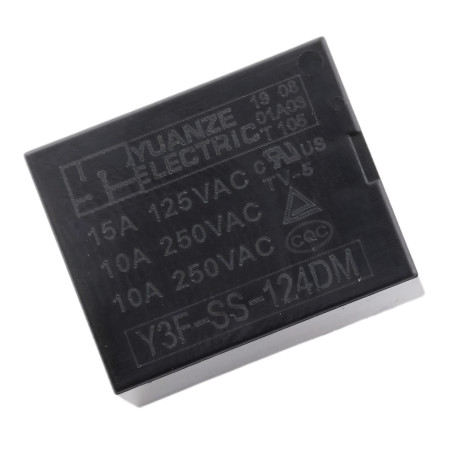

Relais Y3F-SS-124DM 24 V DC/250 V AC 10 A, 4-polig

Das Y3F-SS-124DM ist ein kompaktes Leistungsrelais zur Leiterplattenmontage, das zum Schalten von Lasten in Leistungs- und Steuerschaltungen entwickelt wurde. Dank der 24-V-DC-Spule und des Öffnerkontakts eignet es sich zur galvanischen Trennung des Steuerteils vom Schaltteil sowie zum Schalten von Netz- und Niederspannungslasten innerhalb der Nennparameter.

Technische Spezifikationen

• Modell: Y3F-SS-124DM
• Ausführung: Leiterplattenrelais, 4-polig
• Kontakttyp: SPST-NO (1× normalerweise offen, NO)
• Spulensteuerspannung: 24 V DC
• Spulenverbrauch: 0,36 W
• Spulenwiderstand: 1600 Ω
• Schaltspannung: bis zu 250 V AC
• Maximaler Schaltstrom: 10 A
• Isolationswiderstand: ≥ 100 MΩ (typischerweise bei 500 V Gleichspannung)
• Betriebstemperatur: -40 °C bis +85 °C
• Abmessungen: 19,6 × 15,4 × 15,5 mm

Funktionen und Merkmale

• Galvanische Trennung zwischen Spule und Kontakt zur sicheren Steuerung des Leistungsbereichs
• Kompakte Abmessungen, geeignet für dichte Leiterplatteninstallation
• Einfache Lastschaltung mittels Öffnerkontakt (schließt, nachdem eine Spannung an die Spule angelegt wurde)
• Geeignet zum Schalten von ohmschen Lasten innerhalb der Nennparameter

Packungsinhalt

• 1× Relais Y3F-SS-124DM

Sicherheitshinweis

• Beim Umschalten von 230–250 V Wechselstrom besteht die Gefahr eines Stromschlags; Installation und Anschluss dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
• Beachten Sie die Isolationsabstände auf der Leiterplatte und entwerfen Sie die geeigneten Breiten der Leiterbahnen für den Schaltstrom.
• Bei induktiven Lasten (Motoren, Spulen, Transformatoren) sollten geeignete Schutzelemente (z. B. RC-Element, Varistor, Snubber) verwendet werden, um Überspannungen und Kontaktbrand zu begrenzen.
• Die Nennspannung und der Nennstrom der Kontakte dürfen nicht überschritten werden; bei höheren Temperaturen und induktiven Lasten muss eine Reduzierung der Belastbarkeit in Betracht gezogen werden.
