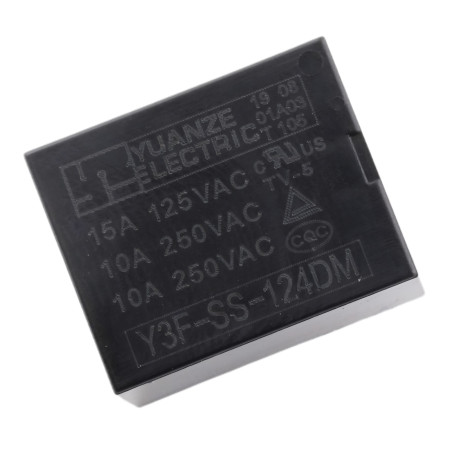

Y3F-SS-124DM relé 24V DC/250V AC 10A, 4 tűs

Az Y3F-SS-124DM egy kompakt, NYÁK-ra szerelhető teljesítményrelé, amelyet teljesítmény- és vezérlőáramkörök terheléseinek kapcsolására terveztek. A 24 V DC tekercsnek és az NO érintkezőnek köszönhetően alkalmas a vezérlőrész galvanikus leválasztására a kapcsolt résztől, valamint hálózati és kisfeszültségű terhelések kapcsolására a névleges paramétereken belül.

Műszaki adatok

• Modell: Y3F-SS-124DM
• Kialakítás: NYÁK-ra szerelhető relé, 4 tűs
• Érintkező típusa: SPST-NO (1× alapállapotban nyitott, NO)
• Tekercsvezérlő feszültség: 24 V DC
• Tekercsfogyasztás: 0,36 W
• Tekercs ellenállása: 1600 Ω
• Kapcsolási feszültség: akár 250 V AC
• Max. kapcsolási áram: 10 A
• Szigetelési ellenállás: ≥ 100 MΩ (jellemzően 500 V DC-nél)
• Üzemi hőmérséklet: -40°C és +85°C között
• Méretek: 19,6 × 15,4 × 15,5 mm

Funkciók és jellemzők

• Galvanikus leválasztás a tekercs és az érintkező között a teljesítményrész biztonságos vezérléséhez
• Kompakt méretek, amelyek alkalmasak sűrű NYÁK-beépítésre
• Egyszerű terheléskapcsolás NO érintkezővel (a tekercs feszültség alá helyezése után zár)
• Alkalmas ohmos terhelések kapcsolására a névleges paramétereken belül

A csomag tartalma

• 1× Y3F-SS-124DM relé

Biztonsági figyelmeztetés

• 230–250 V AC feszültség átkapcsolása esetén áramütés veszélye áll fenn; a telepítést és a csatlakoztatást csak lekapcsolt tápellátás mellett végezze.
• Figyeljen a NYÁK-on lévő szigetelési távolságokra, és tervezze meg a kapcsolt áramnak megfelelő vezető útvonalak szélességét.
• Induktív terhelések (motorok, tekercsek, transzformátorok) esetén megfelelő védőelemeket (pl. RC-elem, varisztor, csillapító) kell használni a túlfeszültség és az érintkezőégés korlátozására.
• Ne lépje túl az érintkezők névleges feszültségét és áramát; magasabb hőmérsékleten és induktív terhelések esetén figyelembe kell venni a terhelhetőség csökkentését.
