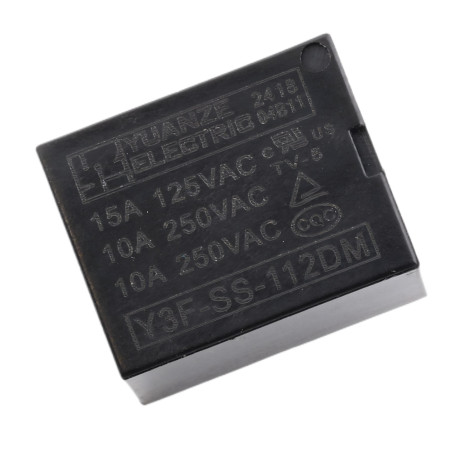

Y3F-SS-112DM relé 12V DC/250V AC 10A, 4 tűs

Az Y3F-SS-112DM elektromágneses teljesítményrelé 12 V DC vezérlőjellel terhelések kapcsolására szolgál. A legfeljebb 10 A-es érintkezőknek köszönhetően általános kapcsolási alkalmazásokhoz alkalmas az elektronikában és az automatizálásban, ahol galvanikus leválasztás szükséges a vezérlőegység és a kapcsolt áramkör között.

Műszaki adatok

• Modell: Y3F-SS-112DM
• Érintkező típusa: SPDT (1 váltóérintkező)
• Tekercsvezérlő feszültség: 12V DC
• Tekercs ellenállása: 400Ω
• Tekercs fogyasztása: 0,36 W
• Kapcsolási feszültség: 250V AC
• Max. kapcsolási áram: 10A
• Méretek: 19,6 x 15,4 x 15,5 mm

Funkciók és jellemzők

• Elektromágneses relé AC és DC terhelések kapcsolására galvanikus leválasztással
• 4 tűs kialakítás NYÁK-ba vagy foglalatba szereléshez, a használt kábelezéstől függően
• Váltóérintkező lehetővé teszi a választást a normál esetben nyitott és a normál esetben zárt kimenet között

A csomag tartalma

• 1x Y3F-SS-112DM relé

Biztonsági figyelmeztetés

• 230–250 V AC hálózati feszültség átkapcsolása esetén áramütés veszélye áll fenn; az összeszerelést és a csatlakoztatást csak lekapcsolt tápellátás mellett végezze.
• Tartson elegendő szigetelési távolságot a NYÁK-on, a vezetékeket megfelelően szerelje fel és méretezze 10 A-ig terjedő áramerősséggel.
• A reléket névleges értékeiken belül használja; induktív terhelések esetén a terhelés típusának megfelelően fontolja meg védőelemek (pl. RC-elem, varisztor, dióda) használatát.
