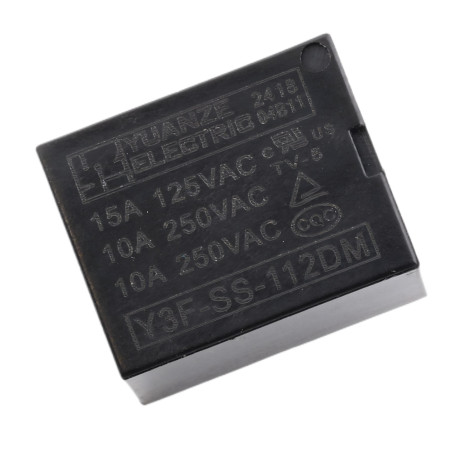

Relej Y3F-SS-112DM 12V DC/250V AC 10A, 4-pinski

Elektromagnetski relej snage Y3F-SS-112DM dizajniran je za prebacivanje opterećenja pomoću 12V DC upravljačkog signala. Zahvaljujući kontaktima nazivne struje do 10A, prikladan je za opće primjene prebacivanja u elektronici i automatizaciji, gdje je potrebna galvanska izolacija između upravljačkog dijela i preklopljenog kruga.

Tehničke specifikacije

• Model: Y3F-SS-112DM
• Vrsta kontakta: SPDT (1 preklopni kontakt)
• Napon upravljanja zavojnicom: 12V DC
• Otpor zavojnice: 400Ω
• Potrošnja zavojnice: 0,36 W
• Preklopni napon: 250V AC
• Maks. struja preklapanja: 10A
• Dimenzije: 19,6 x 15,4 x 15,5 mm

Funkcije i značajke

• Elektromagnetski relej za prebacivanje AC i DC opterećenja s galvanskom izolacijom
• 4-pinski dizajn za montažu u PCB ili utičnicu, ovisno o korištenom ožičenju
• Preklopni kontakt omogućuje odabir između normalno otvorenog i normalno zatvorenog izlaza

Sadržaj paketa

• 1x relej Y3F-SS-112DM

Sigurnosna obavijest

• Postoji opasnost od strujnog udara prilikom prebacivanja mrežnog napona od 230–250 V AC; montažu i spajanje provodite samo kada je napajanje isključeno.
• Održavajte dovoljne izolacijske udaljenosti na tiskanoj pločici, pravilno osigurače i dimenzionirajte žice za struju do 10 A.
• Koristite releje unutar granica njihovih nazivnih vrijednosti; za induktivna opterećenja, razmislite o korištenju zaštitnih elemenata (npr. RC element, varistor, dioda) ovisno o vrsti opterećenja.
