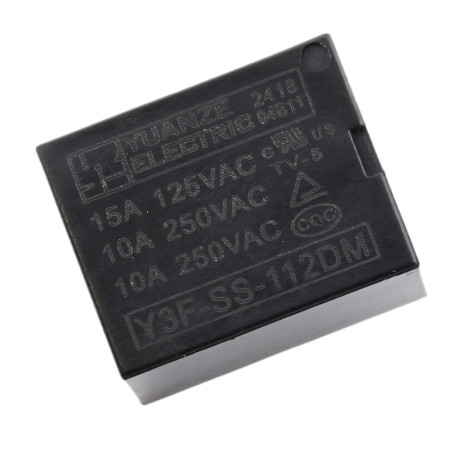

Przekaźnik Y3F-SS-112DM 12 V DC/250 V AC 10 A, 4-pinowy

Elektromagnetyczny przekaźnik mocy Y3F-SS-112DM przeznaczony jest do przełączania obciążeń za pomocą sygnału sterującego 12 V DC. Dzięki zestykom o obciążalności do 10 A, nadaje się do ogólnych zastosowań łączeniowych w elektronice i automatyce, gdzie wymagana jest izolacja galwaniczna między częścią sterującą a obwodem przełączanym.

Dane techniczne

• Model: Y3F-SS-112DM
• Typ styku: SPDT (1 styk przełączny)
• Napięcie sterujące cewki: 12V DC
• Rezystancja cewki: 400Ω
• Pobór mocy cewki: 0,36 W
• Napięcie przełączania: 250 V AC
• Maksymalny prąd przełączania: 10A
• Wymiary: 19,6 x 15,4 x 15,5 mm

Funkcje i cechy

• Przekaźnik elektromagnetyczny do przełączania obciążeń prądu przemiennego i stałego z izolacją galwaniczną
• Konstrukcja 4-pinowa do montażu w płytce PCB lub gnieździe, w zależności od zastosowanego okablowania
• Styk przełączalny umożliwia wybór pomiędzy wyjściem normalnie otwartym i normalnie zamkniętym

Zawartość opakowania

• 1x przekaźnik Y3F-SS-112DM

Informacja o bezpieczeństwie

• Podczas przełączania napięcia sieciowego 230–250 V AC istnieje ryzyko porażenia prądem elektrycznym. Montaż i podłączanie należy przeprowadzać wyłącznie przy odłączonym zasilaniu.
• Należy zachować odpowiednie odstępy izolacyjne na płytce PCB, właściwe bezpieczniki i wymiary przewodów dla natężenia prądu do 10A.
• Należy stosować przekaźniki w granicach ich wartości znamionowych; w przypadku obciążeń indukcyjnych należy rozważyć zastosowanie elementów zabezpieczających (np. elementu RC, warystora, diody) w zależności od rodzaju obciążenia.
